RS-485 통신이란? 배선·종단저항·오류 해결 가이드

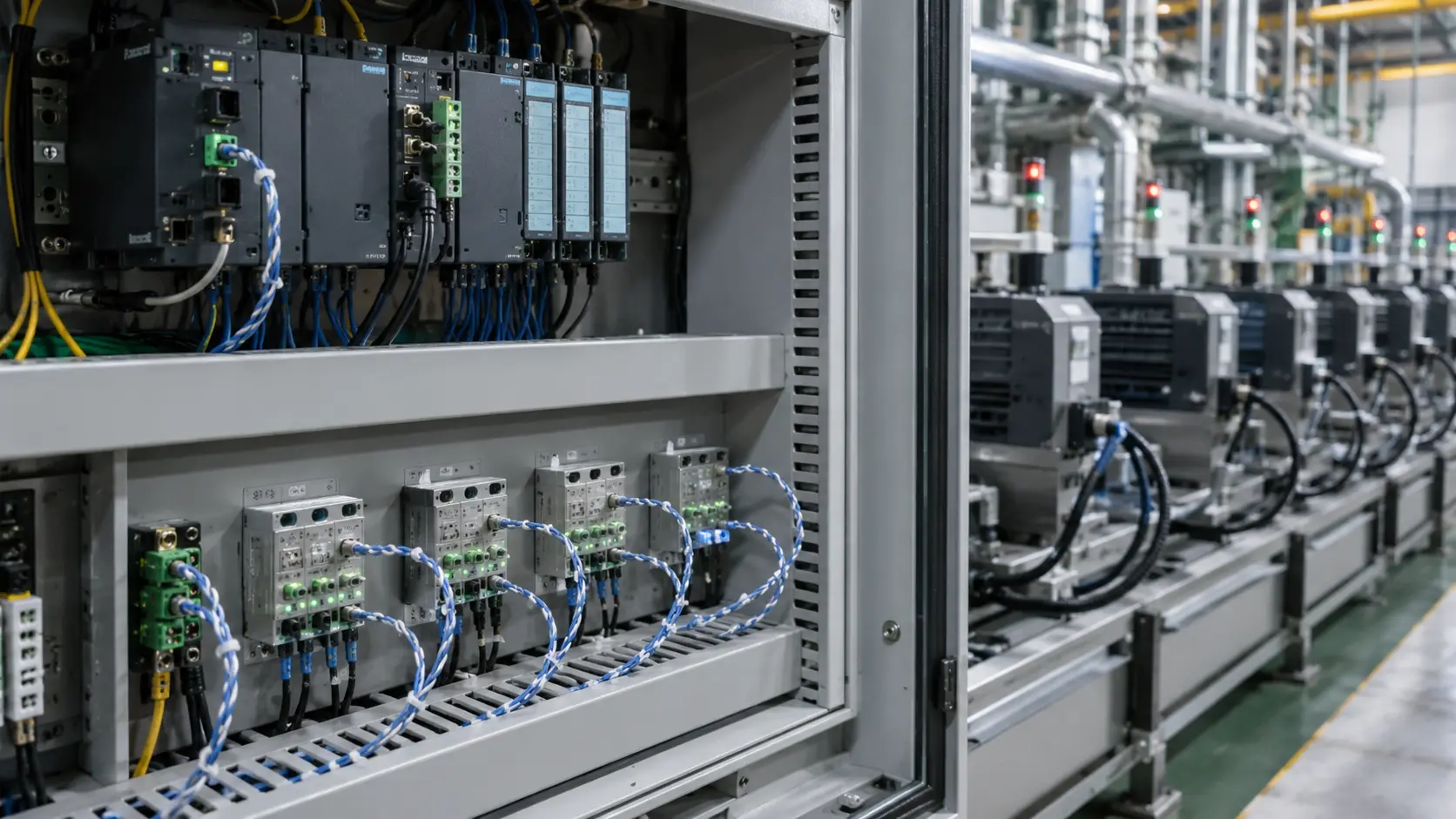

산업 현장에서 PLC, 인버터, 센서, 계측기, 출입통제 장비를 연결하다 보면 RS-485 통신이라는 표현을 자주 접하게 됩니다. RS-485는 여러 장치를 긴 거리에서 안정적으로 연결하기 위해 사용되는 대표적인 산업용 직렬 통신 방식 인데요 특히 노이즈가 많은 공장 자동화, 빌딩 제어, 에너지 관리 시스템, 계측 장비 환경에서 많이 사용되고 있습니다.

RS-485는 A/B 결선, 종단저항, 바이어스, 접지, 통신 속도, 트랜시버 사양 등이 올바르지 않으면 데이터가 깨지거나 통신 자체가 되지 않을 수 있어 주의가 필요합니다. 이번 글에서 RS-485 통신의 기본 개념부터 배선 방법, 종단저항, 통신 오류 점검, 부품 선정 기준까지 명료하게 정리해 드리겠습니다.

RS-485 통신이란?

RS-485 통신은 여러 장치를 긴 거리에서 연결할 수 있는 차동 신호 기반의 직렬 통신 방식입니다. 정확히 말하면 RS-485는 데이터 형식이나 명령 체계를 정하는 프로토콜이 아니라, 전기적 신호를 어떤 방식으로 주고받을지 정의한 인터페이스 표준입니다.

RS-485는 두 개의 신호선 사이의 전압 차이를 기준으로 데이터를 판단합니다. 외부 노이즈가 두 선에 비슷하게 유입되더라도, 수신기는 두 선의 차이를 읽기 때문에 비교적 안정적인 통신이 가능합니다.

이런 특성 때문에 RS-485는 케이블이 길고 전기적 노이즈가 많은 산업 현장에서 주로 사용됩니다. 여러 장치를 하나의 통신 라인에 연결할 수 있다는 점도 RS-485가 현장에서 오래 사용되는 이유 중 하나입니다.

RS-232, RS-422, RS-485 차이

RS-485는 RS-232보다 장거리와 다중 연결에 유리하고, RS-422보다 멀티포인트 구성에 적합합니다.

1. RS-232는 비교적 짧은 거리에서 1:1 통신에 많이 사용됩니다. 신호 기준이 단일선 중심이기 때문에 장거리나 노이즈가 많은 환경에는 다소 불리합니다.

2. RS-422는 차동 신호를 사용해 RS-232보다 장거리 통신에 강합니다. 다만 일반적으로 하나의 송신기에서 여러 수신기로 전달하는 구조에 가깝습니다.

3. RS-485는 차동 신호를 사용하면서도 여러 송신기와 수신기를 같은 버스에 연결할 수 있습니다. 그래서 여러 장비가 하나의 라인에서 통신해야 하는 산업 현장에서 주로 사용되고 있습니다.

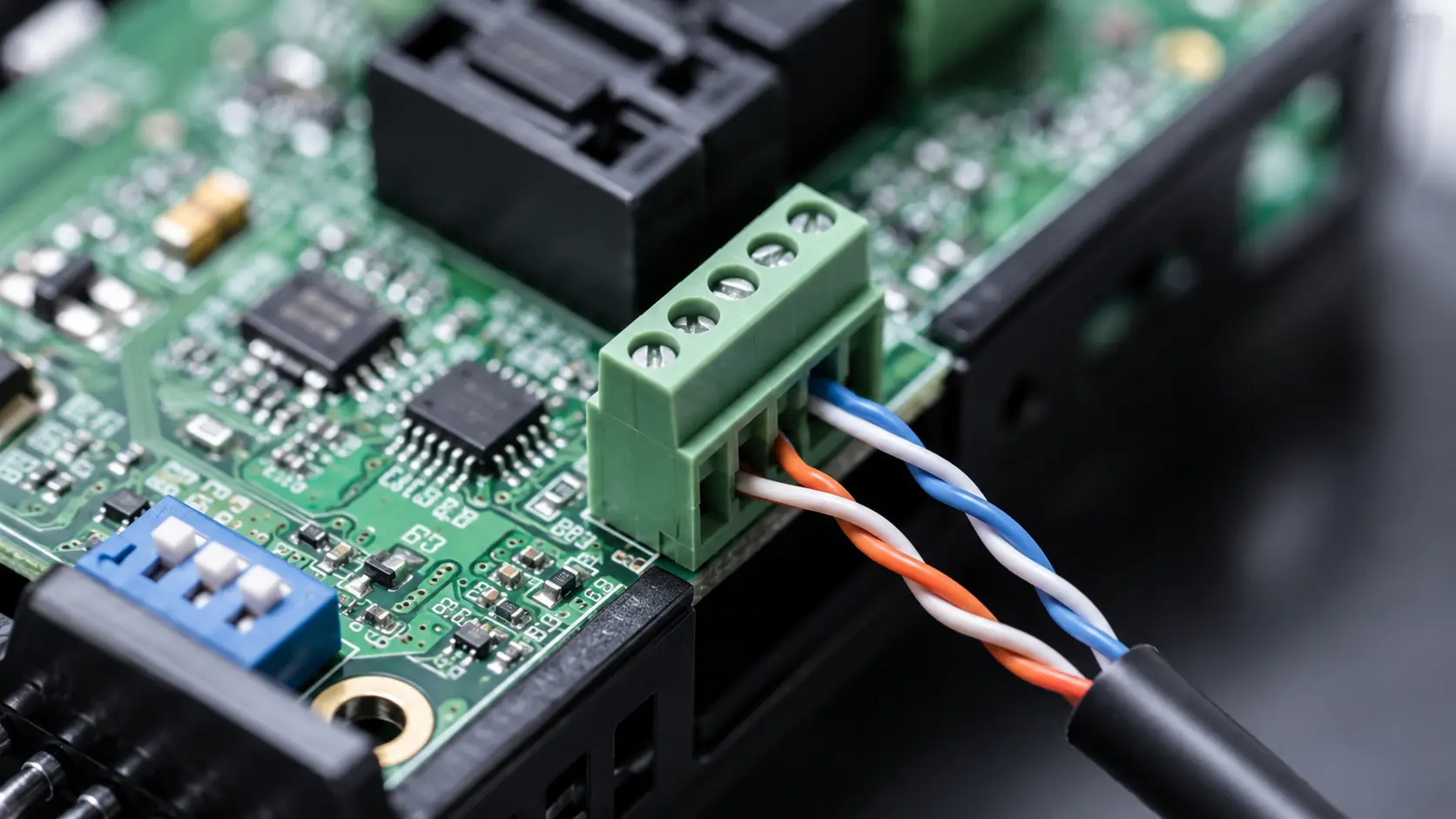

RS-485 통신의 동작 원리: 차동 신호와 A/B 라인

RS-485는 A선과 B선의 전압 차이를 읽어 데이터를 구분합니다. 일반적인 단일선 통신은 기준 전압 대비 신호가 높고 낮은지를 보지만, RS-485는 두 선 사이의 차이를 봅니다. 덕분에 외부에서 같은 방향의 노이즈가 들어와도 두 선의 차이가 비교적 유지될 수 있습니다.

실무에서는 A/B, D+/D-, 485+/485- 같은 표기가 함께 사용되는 데요. 이때 제조사마다 A와 B의 표기 방식이다르게 느껴질 수 있어, 장비 간 통신이 되지 않을 때는 가장 먼저 A/B 극성이 반대로 연결되지 않았는지 확인하는 것이 좋습니다. 서로 다른 제조사의 장비를 연결할 때는 단자명만 보고 판단하기보다, 데이터시트의 송수신 핀 정의와 실제 결선 예시를 함께 확인하는 것이 안전합니다.

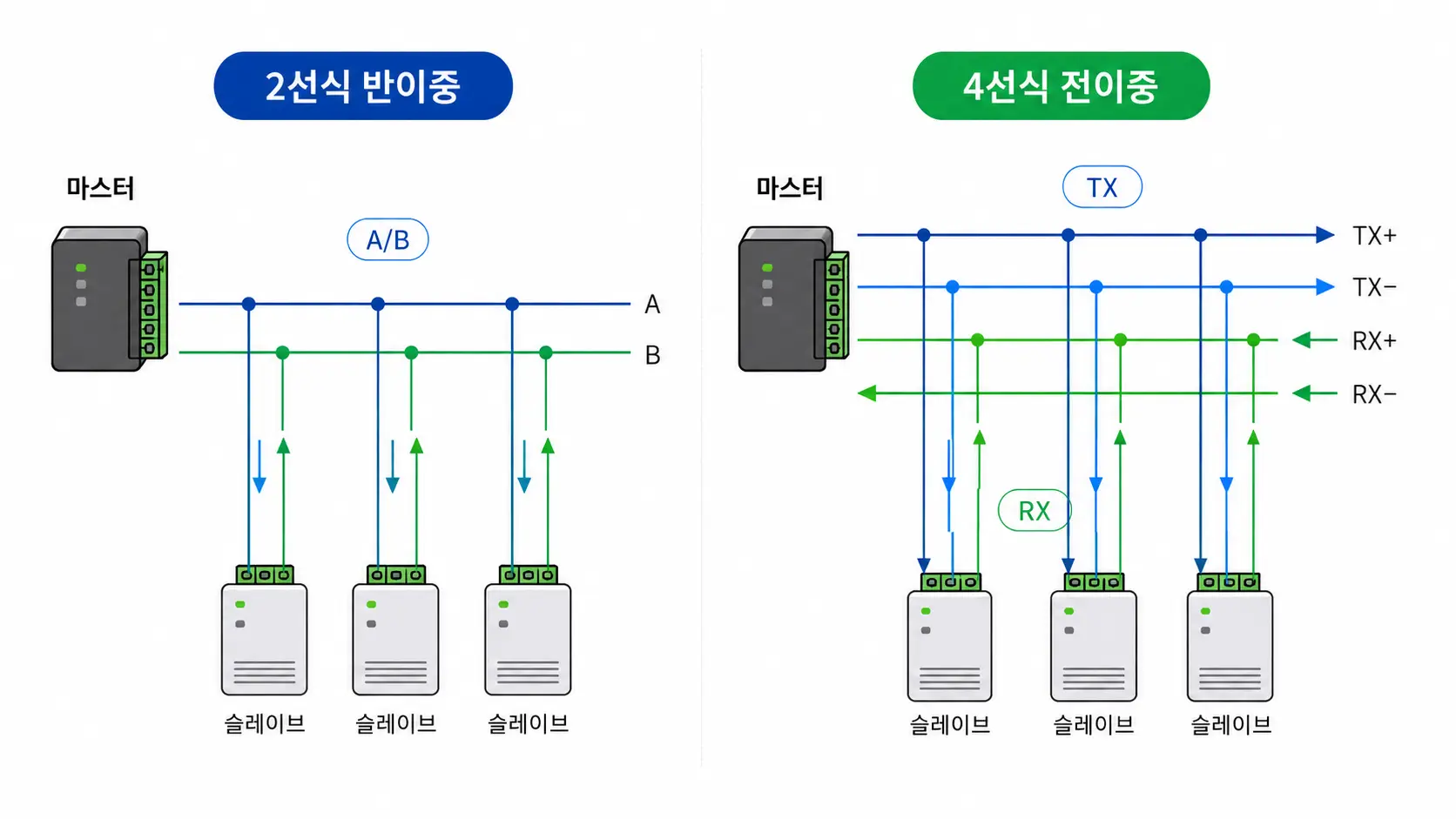

2선식 반이중과 4선식 전이중 차이

RS-485는 2선식 반이중 구성이 가장 많이 사용됩니다. 2선식 RS-485는 A/B 두 선을 송신과 수신에 함께 사용합니다. 배선이 단순하고 비용이 낮지만, 같은 선로를 공유하기 때문에 동시에 송신과 수신을 하는 구조에는 적합하지 않습니다. 일반적으로 한 장치가 송신하면 다른 장치는 기다렸다가 응답하는 방식으로 동작합니다.

4선식 RS-485는 송신선과 수신선을 분리해 구성합니다. 배선 수는 늘어나지만 송수신 경로를 나눌 수 있어 전이중 구성이 가능합니다. 다만 실제로 4선식 전이중을 사용하려면 연결되는 장비와 프로토콜이 해당 방식을 지원해야 합니다.

현장에서는 Modbus RTU 기반 장비에서 2선식 반이중 RS-485가 가장 흔하게 사용됩니다.

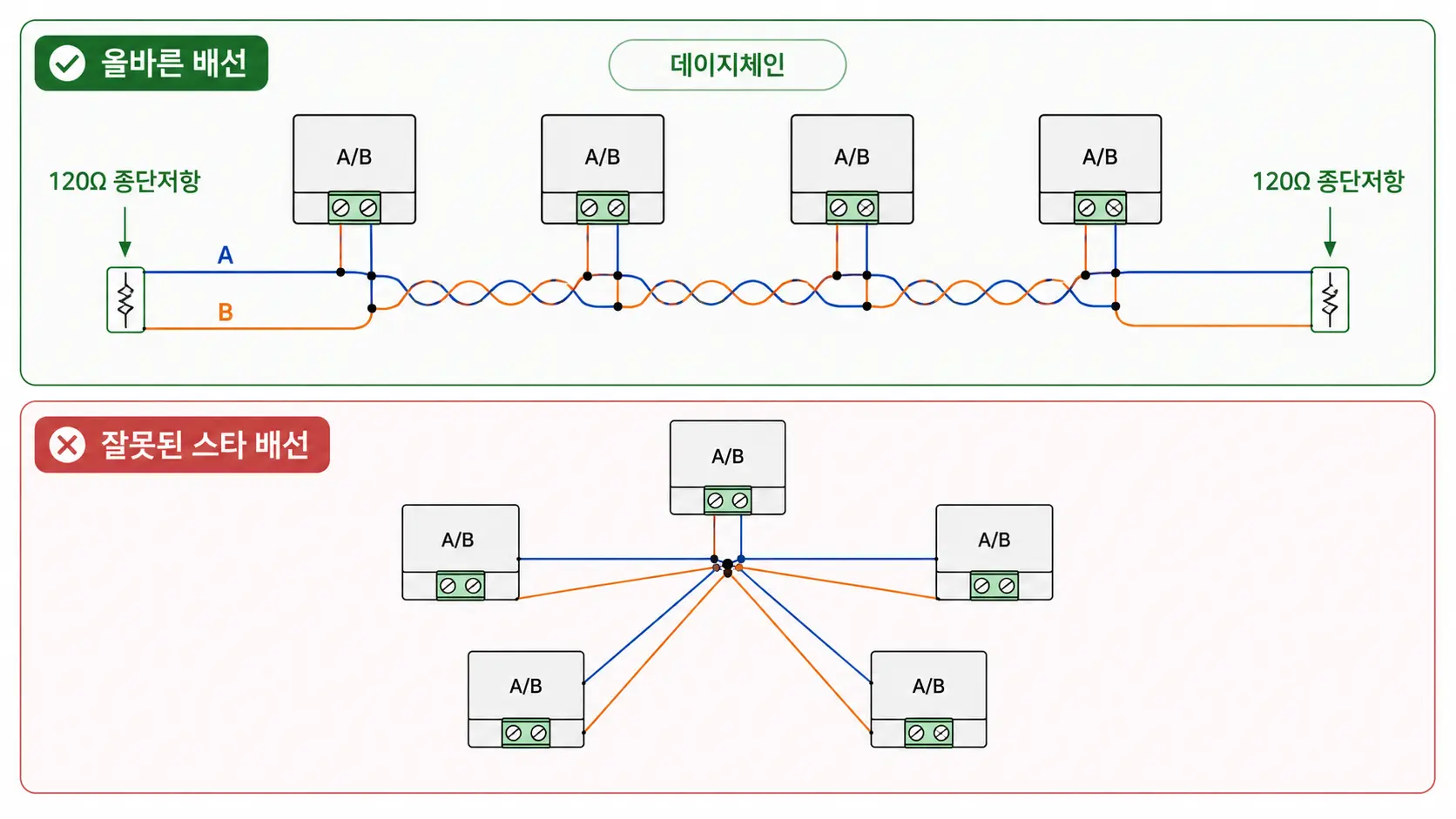

RS-485 배선 방법: 데이지체인과 버스 구조

RS-485 배선은 데이지체인 또는 직선형 버스 구조로 구성하는 것이 안정적입니다. 장비를 순서대로 연결하고, 통신 라인의 양 끝이 명확한 형태가 이상적입니다. 이 구조에서는 신호가 일정한 방향으로 전달되기 때문에 종단저항을 어디에 넣어야 하는지도 명확해집니다.

반대로 스타형 배선처럼 한 지점에서 여러 갈래로 길게 분기하면 신호 반사가 생기기 쉽습니다. 짧은 분기는 동작할 수 있지만, 분기선이 길어질수록 통신 오류 가능성이 높아집니다.

따라서 RS-485 배선에서는 “가능하면 한 줄로 연결하고, 분기선은 짧게 유지한다”는 원칙이 중요합니다. 케이블은 일반적으로 꼬임쌍선 구조를 사용하며, 노이즈가 많은 환경에서는 차폐 케이블도 함께 검토하는 것이 좋습니다.

종단저항 120Ω은 왜 필요할까?

종단저항은 긴 케이블에서 발생하는 신호 반사를 줄이기 위해 사용합니다. RS-485 라인이 길어지거나 통신 속도가 높아지면 신호가 케이블 끝에서 반사되어 원래 신호를 흐리게 만들 수 있습니다. 이때 케이블의 특성 임피던스에 맞는 저항을 양 끝에 넣으면 반사를 줄이는 데 도움이 됩니다.

실무에서 주로 언급되는 값은 120Ω입니다. 다만 모든 상황에서 무조건 120Ω을 사용해야 한다는 뜻은 아니며, 사용하는 케이블의 특성 임피던스와 맞추는 것이 원칙입니다.

이때 종단저항을 모든 장치에 다는 것은 아닙니다. 일반적인 버스 구조에서는 통신선의 양 끝에만 종단저항을 둡니다. 중간 장치마다 종단저항을 추가하면 전체 부하가 커져 오히려 신호 품질이 나빠질 위험이 있습니다.

페일세이프 바이어스 저항이 필요한 이유

바이어스 저항은 RS-485 버스가 유휴 상태일 때 신호 상태를 안정적으로 잡아주는 역할을 합니다. RS-485에서는 여러 장치가 같은 통신선을 공유합니다. 이때 모든 송신기가 꺼져 있는 유휴 상태가 되면 수신기가 불안정한 값을 읽을 수 있습니다. 노이즈에 의해 데이터가 있는 것처럼 오인되거나 통신 오류가 발생할 수 있습니다.

이를 막기 위해 풀업·풀다운 저항을 사용해 기본 상태를 한쪽으로 잡아주는 것이 페일세이프 바이어스입니다. 쉽게 말해 아무도 데이터를 보내지 않는 순간에도 통신선이 애매한 상태로 떠 있지 않도록 기준을 만들어주는 것입니다.

최근 RS-485 트랜시버 중에는 내부 페일세이프 기능을 제공하는 제품도 있습니다. 따라서 외부 바이어스 저항을 넣을지, 내부 기능을 활용할지는 트랜시버 데이터시트를 기준으로 판단해야 합니다.

접지와 절연: 현장 노이즈를 줄이는 설계 포인트

RS-485는 차동 신호라 노이즈에 강하지만, 접지 전위차까지 무시할 수 있는 것은 아닙니다. 장거리로 떨어진 장비를 연결하면 각 장비의 기준 전위가 달라질 수 있습니다. 이 차이가 커지면 통신 불량이 생기거나 트랜시버가 손상될 수 있습니다. 따라서 현장에서는 신호선뿐 아니라 공통 기준선, 차폐 처리, 접지 방식을 함께 검토해야 합니다.

노이즈가 큰 환경이나 장비 간 전위차가 우려되는 환경에서는 절연형 RS-485 트랜시버를 검토할 수 있습니다. 절연형 제품은 통신 신호를 전달하면서도 양쪽 회로의 전기적 기준을 분리해주는 역할을 합니다.

모터, 인버터, 고전압 장비 주변에서는 TVS 다이오드, 공통 모드 초크, 절연 DC-DC 컨버터 같은 보호 부품까지 함께 검토하는 것이 안정적입니다.

RS-485와 Modbus RTU는 같은 뜻일까?

RS-485와 Modbus RTU는 같은 뜻이 아닙니다. RS-485는 전기적 신호를 주고받는 물리 계층이고, Modbus RTU는 그 위에서 데이터를 어떤 형식으로 주고받을지 정한 통신 프로토콜입니다. 즉, RS-485 배선 위에서 Modbus RTU가 동작할 수는 있지만 두 용어를 별개로 구분하는 것이 좋습니다.

현장에서는 “RS-485 장비”라고 말하면서 실제로는 “RS-485 물리 인터페이스를 사용하는 Modbus RTU 장비”를 의미하는 경우가 많습니다. 그래서 통신이 되지 않을 때는 배선뿐 아니라 보레이트, 패리티, 스톱비트, 슬레이브 주소 같은 프로토콜 설정도 함께 확인해야 합니다.

이 구분을 놓치면 하드웨어는 정상인데 소프트웨어 설정 때문에 통신이 안 되는 상황을 배선 문제로 오해할 수 있습니다.

RS-485 통신이 안 될 때 점검할 것

RS-485 통신이 안 될 때는 배선, 설정, 종단저항, 노이즈 순서로 점검하는 것이 효율적입니다. 가장 먼저 확인할 것은 A/B 극성입니다. 서로 다른 제조사의 장비를 연결할 때 A/B 표기가 헷갈려 반대로 연결되는 경우가 많아, 통신이 전혀 되지 않는다면 A/B 교차 연결을 먼저 확인해 보는 것이 좋습니다.

다음은 통신 설정입니다. 보레이트, 데이터 비트, 패리티, 스톱비트, 장비 주소가 맞지 않으면 배선이 정상이어도 통신이 되지 않습니다. Modbus RTU를 사용하는 경우에는 마스터와 슬레이브의 주소와 프레임 설정을 반드시 맞춰야 합니다.

그다음은 종단저항입니다. 긴 배선에서 종단저항이 없으면 데이터가 깨질 수 있고, 반대로 중간 장치까지 모두 종단저항을 켜두면 부하가 커질 수 있습니다. 종단저항은 원칙적으로 버스 양 끝에만 적용합니다.

마지막으로 바이어스, 접지, 노이즈를 확인합니다. 유휴 상태에서 데이터가 흔들리거나 간헐적으로 통신 오류가 발생한다면 바이어스 미설정, 접지 전위차, 차폐 불량, 케이블 배선 경로를 함께 봐야 합니다.

RS-485 부품 선정 기준

RS-485 트랜시버는 전원 전압, 통신 속도, 노드 수, 보호 기능, 절연 여부를 기준으로 선정해야 합니다.

먼저 시스템 전원에 맞는 제품인지 확인해야 합니다. 3.3V 시스템인지 5V 시스템인지에 따라 사용할 수 있는 트랜시버가 달라집니다. MCU나 통신 IC와 직접 연결되는 경우 로직 레벨 호환성도 함께 봐야 합니다.

다음으로 통신 속도와 거리 조건을 확인합니다. RS-485는 거리와 속도를 동시에 최대로 사용할 수 없기 때문에, 케이블 길이와 보레이트를 함께 검토해야 합니다. 장거리 배선이라면 노이즈 내성과 보호 사양도 더 신중하게 봐야 합니다.

연결 가능한 노드 수는 트랜시버의 유닛로드 사양에 따라 달라집니다. 여러 장비를 연결해야 한다면 1/4 또는 1/8 유닛로드 제품처럼 더 많은 노드를 지원할 수 있는 트랜시버를 검토할 수 있습니다.

현장 환경이 거칠다면 ESD 보호, 서지 내성, 절연형 여부도 함께 확인해야 합니다. 산업용 장비에서는 통신 IC 하나의 단가보다 필드 고장과 교체 비용이 더 크게 작용할 수 있습니다.

트랜시버 외에도 종단저항, 바이어스 저항, TVS 다이오드, 공통 모드 초크, 커넥터, 차폐 꼬임쌍선 케이블을 함께 검토하는 것이 좋습니다. 특히 외부 포트로 나가는 RS-485 라인은 정전기와 서지에 노출될 수 있으므로 보호소자까지 BOM 단계에서 함께 확인하는 것이 안전합니다.

RS-485 통신은 배선과 부품 선정이 함께 맞아야 한다

RS-485 통신은 개념보다 현장 적용에서 차이가 나는 통신 방식입니다.

차동 신호를 사용하기 때문에 장거리와 노이즈 환경에 강하지만, A/B 결선, 종단저항, 바이어스, 접지, 케이블, 트랜시버 사양이 맞지 않으면 통신 품질이 크게 떨어질 수 있습니다.

따라서 RS-485 회로를 설계하거나 장비 간 통신 문제를 점검할 때는 단순히 “선이 연결되어 있는지”만 볼 것이 아니라, 배선 구조와 부품 사양을 함께 확인해야 합니다.
