쇼트키 다이오드란? 일반 다이오드와의 차이 및 용도 정리

쇼트키 다이오드의 원리와 일반 다이오드와의 차이, 장단점, 주요 용도, 데이터시트 선정 기준과 SiC 쇼트키 다이오드의 특징까지 한번에 확인해보세요.

부품가이드2026.07.15김한나

쇼트키 다이오드는 전압 손실과 스위칭 손실을 줄여야 하는 전원 회로에서 주로 사용됩니다. 일반 실리콘 다이오드보다 순방향 전압이 낮고 빠르게 동작하기 때문에 SMPS, DC-DC 컨버터, 역류 방지, 프리휠링 회로 등에 적합합니다.

그러나 역방향 누설전류가 크고 온도 상승에 민감하다는 단점도 있어, 낮은 순방향 전압만 보고 선택해서는 안 됩니다. 이 번 글에서는 쇼트키 다이오드의 구조와 일반 다이오드와의 차이, 주요 용도, 데이터시트 선정 기준을 정리해 드리겠습니다.

쇼트키 다이오드

쇼트키 다이오드란?

쇼트키 다이오드는 금속과 반도체의 접합으로 전류를 한 방향으로 흐르게 하는 다이오드입니다. 정확한 명칭은 쇼트키 배리어 다이오드(Schottky Barrier Diode, SBD)이며, 금속과 주로 N형 반도체 사이에 형성되는 쇼트키 장벽을 이용해 정류 작용을 합니다.

P형과 N형 반도체를 접합한 일반 PN 다이오드와 달리 쇼트키 다이오드는 다수 캐리어인 전자를 중심으로 동작합니다. 이 때문에 접합부에 전하가 축적되는 현상이 적고, 순방향으로 전류를 흘리는 데 필요한 전압도 낮습니다. 이러한 구조적 차이에서 낮은 순방향 전압과 빠른 스위칭이라는 장점이 나오는 반면, 역방향 누설전류가 커지는 단점도 함께 발생합니다.

일반 다이오드와 무엇이 다른가?

쇼트키 다이오드와 일반 실리콘 다이오드의 가장 큰 차이는 순방향 전압, 스위칭 속도와 역방향 누설전류입니다.

일반 실리콘 PN 다이오드는 순방향 전압이 대체로 약 0.6~0.7V인 반면, 실리콘 쇼트키 다이오드는 약 0.2~0.5V 범위에서 동작하는 경우가 많습니다. 따라서 같은 전류가 흐르더라도 쇼트키 다이오드를 사용하면 도통 손실과 발열을 줄일 수 있습니다.

스위칭 특성에서도 차이가 있습니다. 일반 PN 다이오드는 순방향 도통 중 축적된 전하를 제거하는 역회복 시간이 필요하지만, 쇼트키 다이오드는 소수 캐리어 축적이 거의 없어 역회복 손실이 매우 작습니다. 대신 역방향으로 전압이 걸렸을 때 흐르는 누설전류는 일반 다이오드보다 큰 편입니다.

구분

일반 실리콘 다이오드

쇼트키 다이오드

접합 구조

P형-N형 반도체 접합

금속-반도체 접합

순방향 전압 VF

약 0.6~0.7V

주로 약 0.2~0.5V

역회복 특성

역회복 시간 발생

역회복 전하가 매우 작음

역방향 누설전류

비교적 작음

비교적 큼

역방향 내전압

고전압 구현에 유리

실리콘 제품은 상대적으로 낮음

주요 용도

범용 정류

고속·저손실 정류

다만 위 수치는 대표적인 범위일 뿐이며, 실제 VF와 누설전류는 전류, 온도, 정격 전압과 제품 구조에 따라 달라집니다. 따라서 부품 선정 시에는 일반적인 특성보다 데이터시트의 시험 조건을 우선 확인해야 합니다.

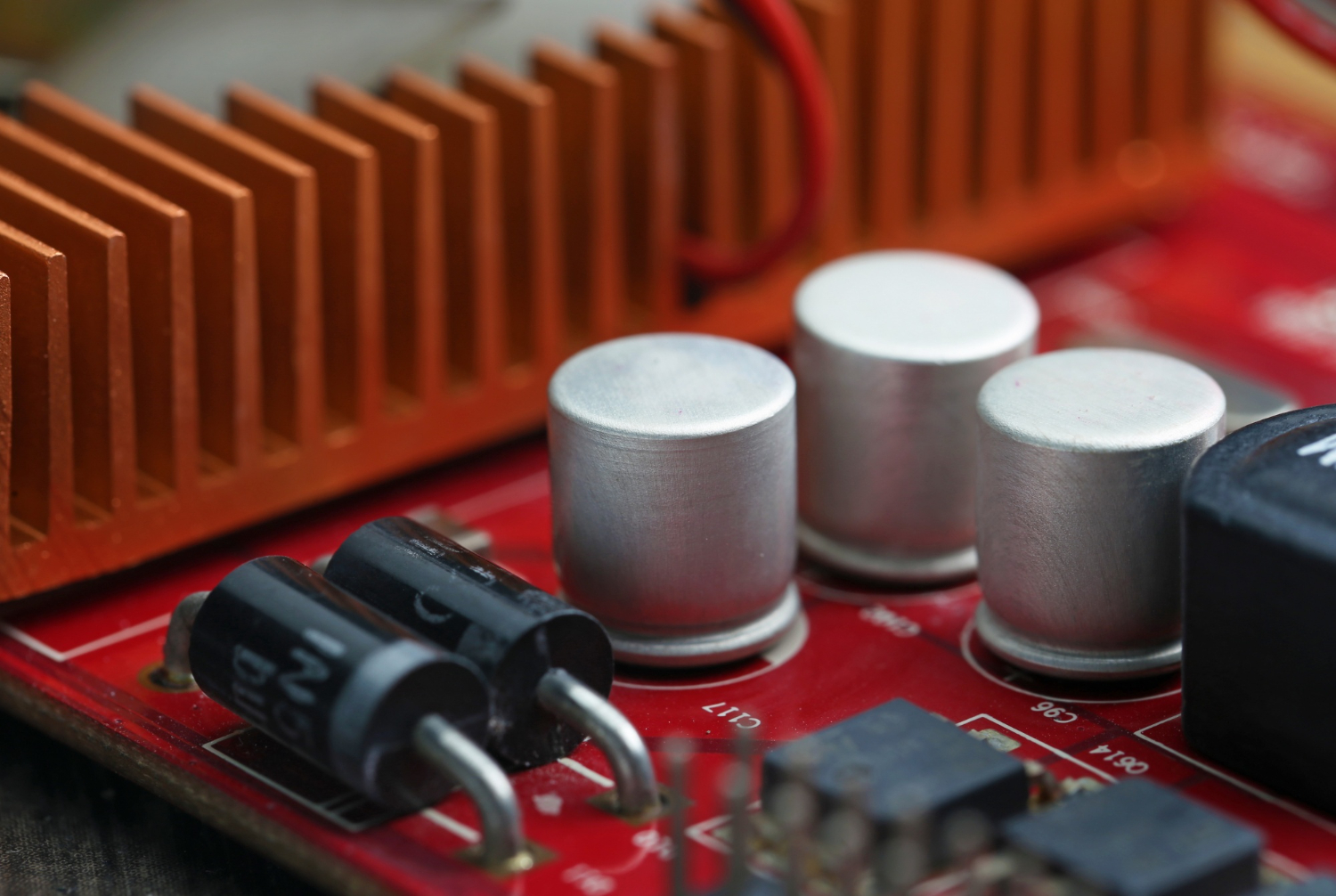

일반 다이오드 VS 쇼트키 다이오드

왜 순방향 전압이 낮고 스위칭이 빠를까?

순방향 전압이 낮고 스위칭이 빠른 이유는 쇼트키 다이오드에 소수 캐리어가 거의 축적되지 않기 때문입니다.

일반 PN 다이오드는 순방향으로 전류가 흐르는 동안 접합부에 전하가 쌓입니다. 이후 전압 방향이 바뀌면 축적된 전하가 빠져나가는 시간이 필요하고, 이 과정에서 순간적인 역방향 전류와 스위칭 손실이 발생합니다.

쇼트키 다이오드는 다수 캐리어인 전자를 중심으로 동작하므로 제거해야 할 축적 전하가 거의 없습니다. 따라서 순방향 도통 상태에서 역방향 차단 상태로 빠르게 전환할 수 있으며, 고주파로 동작하는 스위칭 전원에서도 손실과 노이즈를 줄이는 데 유리합니다.

다만 역회복 손실이 작다고 해서 고주파 손실이 완전히 사라지는 것은 아닙니다. 실제 회로에서는 접합 정전용량의 충·방전으로 인한 전류가 발생하므로, 스위칭 주파수가 높다면 접합 정전용량과 용량성 전하도 함께 확인해야 합니다.

쇼트키 다이오드의 장점

쇼트키 다이오드의 핵심 장점은 낮은 도통 손실과 빠른 스위칭을 동시에 확보할 수 있다는 점입니다.

다이오드의 도통 손실은 대략 순방향 전류와 순방향 전압의 곱으로 결정됩니다.

도통 손실 ≈ 순방향 전류 × 순방향 전압

같은 전류가 흐를 때 VF가 낮으면 다이오드에서 소비되는 전력과 발생하는 열도 줄어듭니다. 특히 배터리 구동 장치나 저전압 전원처럼 공급 전압이 낮은 회로에서는 0.2~0.3V의 차이도 효율과 사용 시간에 직접적인 영향을 줄 수 있습니다.

또한 역회복 전하가 매우 작기 때문에 고주파 스위칭 회로에서 스위칭 손실과 전압 노이즈를 줄이는 데 유리합니다. 이러한 특성으로 인해 쇼트키 다이오드는 저전압·고주파·고효율이 요구되는 전원 회로에 널리 사용됩니다.

쇼트키 다이오드의 단점

가장 주의해야 할 단점은 큰 역방향 누설전류와 온도 상승에 따른 발열 위험입니다.

쇼트키 다이오드는 역방향 전압이 걸렸을 때 흐르는 누설전류 IR이 일반 PN 다이오드보다 큰 편입니다. 이 누설전류는 역전압과 접합 온도가 높아질수록 증가하며, 누설전류가 커지면 추가적인 발열이 발생합니다.

문제는 온도가 오를수록 누설전류가 다시 증가한다는 점입니다. 방열이 충분하지 않으면 누설전류 증가와 온도 상승이 반복되면서 열폭주로 이어질 수 있으므로, 상온의 대표값만으로 부품을 판단해서는 안 됩니다. 실제 최고 사용 온도에서의 IR과 열저항을 함께 검토해야 합니다.

실리콘 쇼트키 다이오드는 높은 역방향 내전압을 구현하기 어렵다는 한계도 있습니다. 따라서 고전압 회로에서는 일반 고속회복 다이오드나 SiC 쇼트키 다이오드가 더 적합할 수 있습니다.

쇼트키 다이오드는 어디에 사용하나?

쇼트키 다이오드는 빠른 전환과 낮은 전압 손실이 필요한 전원·보호 회로에 사용됩니다.

쇼트키 다이오드 사용처

1. SMPS와 DC-DC 컨버터

SMPS와 DC-DC 컨버터에서는 높은 주파수로 전류를 정류해야 하므로 낮은 VF와 빠른 스위칭 특성이 효율에 직접적인 영향을 줍니다. 쇼트키 다이오드를 출력 정류부에 적용하면 정류 손실과 발열을 줄일 수 있습니다.

다만 전류가 매우 큰 저전압 컨버터에서는 쇼트키 다이오드보다 MOSFET을 이용한 동기정류 방식이 더 높은 효율을 제공할 수 있습니다.

2. 프리휠링과 유도성 부하 보호

모터, 릴레이, 솔레노이드와 같은 유도성 부하에서는 스위치가 꺼질 때 역기전력이 발생합니다. 쇼트키 다이오드는 전류가 순환할 수 있는 빠른 경로를 제공해 스위칭 소자를 보호합니다.

다만 코일의 전압과 저장 에너지에 따라 필요한 전류 정격이 달라지므로, 평균 전류뿐 아니라 피크 전류와 서지 전류도 확인해야 합니다.

3. 배터리 역류·역극성 방지

배터리나 외부 전원에서 전류가 반대 방향으로 흐르는 것을 막거나, 입력 극성이 반대로 연결됐을 때 회로를 보호하는 용도로도 사용됩니다. 일반 다이오드보다 전압 손실이 작아 저전압 장치에 유리합니다.

전류가 큰 회로에서는 쇼트키 다이오드 자체의 발열이 커질 수 있으므로, 아이디얼 다이오드 컨트롤러와 MOSFET 조합도 대안이 될 수 있습니다.

4. 전원 OR-ing

두 개 이상의 전원 가운데 정상적인 전원에서만 부하로 전류가 흐르게 하는 OR-ing 회로에도 사용됩니다. 통신장비, 서버, 백업 전원처럼 전원 이중화가 필요한 회로에서 활용할 수 있습니다.

5. 신호 클램핑과 검파

소신호용 쇼트키 다이오드는 낮은 도통 전압을 이용해 신호 클램핑, RF 검파, 바이어스와 저전압 입력 보호에 사용됩니다. 다만 전력용 정류 쇼트키와 소신호용 쇼트키는 전류와 패키지 특성이 다르므로 용도에 맞는 제품을 구분해야 합니다.

쇼트키 다이오드 선정 시 무엇을 봐야 하나?

쇼트키 다이오드는 VRRM, 전류 정격, VF, IR과 열 특성을 실제 사용 조건에 맞춰 비교해야 합니다.

1. 최대 반복 역방향 전압 VRRM

VRRM은 다이오드가 반복적으로 견딜 수 있는 최대 역방향 전압입니다. 정상 동작 중 발생하는 역전압뿐 아니라 입력 변동, 스위칭 링잉과 과도전압까지 포함해 정격 여유를 확보해야 합니다.

다만 필요 이상으로 높은 내전압 제품을 선택하면 VF나 가격이 불리해질 수 있으므로, 회로 조건에 맞는 범위에서 선정하는 것이 좋습니다.

2. 평균·피크·서지 순방향 전류

평균 순방향 전류 IF(AV)는 기본적인 전류 정격이지만, 정류 회로에서는 전류가 펄스 형태로 흐르는 경우가 많습니다. 따라서 평균값과 함께 실효 전류, 피크 전류와 비반복 서지 전류 IFSM도 확인해야 합니다.

특히 전원 인가 순간 커패시터 충전전류가 크게 발생하는 회로에서는 평균 정격을 만족하더라도 서지 전류로 인해 다이오드가 손상될 수 있습니다.

3. 실제 동작 조건에서의 순방향 전압 VF

VF는 데이터시트 첫 페이지의 대표값보다 전류-전압 특성 그래프를 확인하는 것이 중요합니다. 같은 부품이라도 전류와 접합 온도에 따라 VF가 달라지기 때문입니다.

예상 전류에서의 VF를 기준으로 도통 손실을 계산하고, 전류 파형과 듀티비까지 반영해야 실제 발열을 보다 정확하게 예측할 수 있습니다.

4. 고온에서의 역방향 누설전류 IR

IR은 상온이 아니라 실제 최고 사용 온도에서 확인해야 합니다. 쇼트키 다이오드는 온도가 올라갈수록 누설전류가 크게 증가할 수 있어, 상온의 전형값만 보면 대기전력과 발열을 과소평가할 수 있습니다.

낮은 VF를 가진 제품일수록 IR이 커지는 경향도 있으므로, 도통 손실과 누설 손실의 균형을 함께 봐야 합니다.

5. 접합 정전용량

고주파 회로에서는 접합 정전용량과 용량성 전하도 스위칭 손실에 영향을 줍니다. 역회복 전하가 작더라도 접합 정전용량이 크면 전압이 전환될 때 충·방전 전류가 증가할 수 있습니다.

따라서 주파수가 높거나 전압 변화율이 큰 회로에서는 VF뿐 아니라 접합 정전용량도 비교해야 합니다.

6. 패키지와 열저항

다이오드의 실제 허용 전류는 칩 정격뿐 아니라 패키지, PCB 동박 면적과 방열 조건에 따라 달라집니다. 데이터시트의 RθJA, RθJC와 최대 접합 온도를 확인하고 실제 실장 조건에서 온도를 검토해야 합니다.

SMA, SMB, SMC와 같은 표면실장 패키지는 크기와 방열 성능이 다르며, TO-220이나 D2PAK 같은 전력 패키지는 방열판과 PCB 설계까지 함께 고려해야 합니다.

양산용 부품이라면 패키지 외에도 테이프앤릴 포장, 작동 온도, AEC-Q101 인증, 제조사 PCN·EOL 정책과 대체품 확보 가능성까지 확인하는 것이 좋습니다.

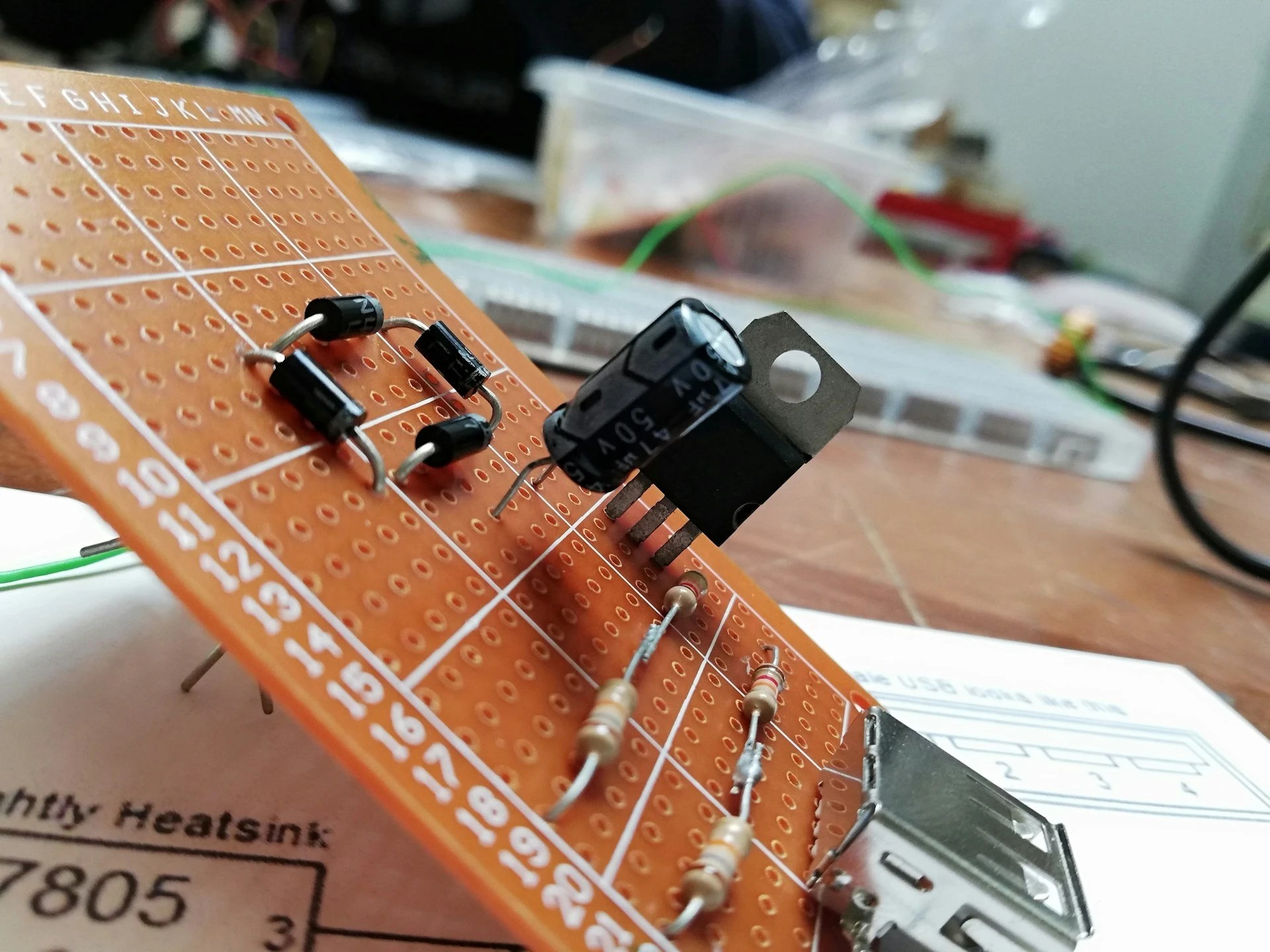

쇼트키 다이오드 선정기준

SiC 쇼트키 다이오드는 언제 사용하나?

SiC 쇼트키 다이오드는 수백 볼트 이상의 고전압에서 빠른 스위칭과 낮은 역회복 손실이 필요할 때 사용합니다.

실리콘 대신 탄화규소를 사용하면 높은 항복 전압과 우수한 고온 특성을 확보할 수 있어, 600V·650V·1,200V급 전력변환 회로에 적용할 수 있습니다. 대표적인 용도는 PFC, 태양광·ESS 인버터, 산업용 전원, UPS와 전기차 충전 회로입니다.

SiC 쇼트키 다이오드의 핵심 장점은 실리콘 쇼트키보다 VF가 무조건 낮다는 것이 아니라, 고전압에서도 역회복 전하를 매우 작게 유지할 수 있다는 점입니다. 따라서 저전압 회로에서는 실리콘 쇼트키가 더 적합할 수 있고, 고전압·고주파 회로에서는 SiC 쇼트키가 유리할 수 있습니다.

가격은 일반 실리콘 다이오드보다 높은 편이므로, 부품 단가만 비교하기보다 스위칭 손실, 방열 부품, 시스템 크기와 전체 효율까지 포함해 판단해야 합니다.

선정 시 자주 발생하는 실수

가장 흔한 실수는 낮은 VF만 보고 역전압, 고온 누설전류와 방열 조건을 놓치는 것입니다.

첫째, 대표 VF만 비교하면 실제 전류에서 발생하는 손실을 정확히 예측하기 어렵습니다. 반드시 예상 전류와 온도 조건에서의 VF를 확인해야 합니다.

둘째, 상온의 IR만 보면 고온에서 누설 손실이 급증하는 문제를 놓칠 수 있습니다. 특히 밀폐형 장비나 주변 온도가 높은 제품에서는 최고 온도 조건이 중요합니다.

셋째, 평균 전류만 확인하면 돌입전류나 반복 피크 전류로 인한 파손 가능성을 판단하기 어렵습니다. IFSM과 전류 파형을 함께 봐야 합니다.

넷째, 전압과 전류 정격이 같다는 이유만으로 대체품을 적용해서는 안 됩니다. 듀얼 다이오드의 공통 캐소드·공통 애노드 구조, 핀 배열, 패키지, 열저항과 포장 방식이 다를 수 있습니다.

결국 쇼트키 다이오드 선정은 가장 낮은 VF의 제품을 찾는 것이 아니라, 회로의 전압·전류·주파수·온도 조건에서 전체 손실과 발열이 가장 적은 제품을 찾는 과정입니다.


자주 묻는 질문

쇼트키 다이오드와 일반 다이오드의 가장 큰 차이는?

쇼트키 다이오드는 일반 PN 다이오드보다 순방향 전압이 낮고 역회복 전하가 매우 작습니다. 따라서 저전압·고주파 회로에서 손실을 줄이는 데 유리하지만, 역방향 누설전류가 크고 실리콘 제품은 역전압 정격이 상대적으로 낮습니다.

쇼트키 다이오드는 일반 다이오드보다 항상 좋은가?

항상 좋은 것은 아닙니다. 저전압·고속 정류에는 유리하지만, 높은 역전압이나 낮은 누설전류가 중요한 회로에서는 일반 정류 다이오드나 고속회복 다이오드가 더 적합할 수 있습니다.

멀티미터로 쇼트키 다이오드를 구분할 수 있나?

다이오드 테스트 모드에서 일반 실리콘 다이오드보다 낮은 순방향 전압이 표시되는 경우가 많습니다. 다만 측정 전류와 온도에 따라 값이 달라지므로, 측정값만으로 정확한 부품 종류와 정격을 판별할 수는 없습니다.

쇼트키 다이오드 대체품은 어떻게 찾나?

VRRM, IF(AV), IFSM, VF, IR, 접합 정전용량, 패키지, 핀 구조와 작동 온도를 함께 비교해야 합니다. 전압과 전류가 같더라도 열저항이나 고온 누설전류가 다르면 회로의 발열과 수명이 달라질 수 있습니다.

고전압 회로에도 사용할 수 있나?

실리콘 쇼트키 다이오드는 주로 저전압과 중저전압 회로에 사용됩니다. 600V 이상의 PFC, 인버터와 산업용 전력변환 회로에서는 SiC 쇼트키 다이오드를 검토하는 것이 적합합니다.


쇼트키 다이오드 발주 전 확인할 정보

정확한 부품 선정과 견적을 위해서는 기존 부품번호, 제조사, VRRM, 평균·피크 전류, 패키지, 사용 온도, 필요 수량과 납기를 함께 확인하는 것이 좋습니다.

씨아이씨테크는 실리콘 쇼트키 다이오드부터 고전압 SiC 쇼트키 다이오드까지 요구 사양에 맞춰 공급 가능 여부와 대체품을 검토합니다. 기존 부품이 단종되었거나 온라인에서 재고를 찾기 어려운 경우에도 전압·전류·패키지 조건을 기준으로 공급 방안을 확인할 수 있습니다.
