커패시터 종류와 선정 기준

회로를 설계하거나 BOM을 정리하다 보면 한 번쯤 이런 고민을 하게 됩니다.

“이 위치에는 어떤 커패시터를 써야 할까?”

데이터시트를 열어보면 세라믹, 전해, 필름, 탄탈, 폴리머 등 다양한 커패시터 종류가 나오지만, 이름만 보고는 차이를 바로 이해하기 어렵습니다. 용량만 맞으면 되는 것처럼 보이지만, 실제로는 정격전압, ESR, 온도특성, 극성, 수명, 납기까지 함께 검토해야 합니다.

이번 글에서는 대표적인 커패시터 종류와 각각의 특징, 회로별 선정 기준, 그리고 실무에서 자주 놓치는 체크 포인트까지 함께 정리해 드리겠습니다.

커패시터와 콘덴서는 같은 부품일까?

먼저 용어부터 정리해보겠습니다.

커패시터와 콘덴서는 같은 부품을 의미합니다. 국내 현장에서 오랫동안 ‘콘덴서’라는 표현이 널리 쓰여서, 커패시터와 콘텐서를 다른 부품으로 혼동하는 경우가 많고, 지금도 BOM이나 부품 리스트에서 두 용어가 함께 사용되는 경우가 많아 혼란스러울 수 있습니다.

글로벌 데이터시트나 해외 유통망에서는 대부분 커패시터(Capacitor)라는 명칭을 사용합니다. 따라서 부품을 검색하거나 제조사 데이터시트를 확인할 때는 ‘커패시터’ 기준으로 보는 것이 보다 더 정확합니다.

커패시터는 전기를 일시적으로 저장했다가 필요한 순간에 방출하는 수동소자입니다. 회로에서는 전원 안정화, 노이즈 제거, 신호 필터링, 타이밍 회로, 에너지 저장 등 다양한 역할을 합니다.

커패시터 종류는 무엇을 기준으로 나뉠까?

커패시터 종류를 구분할 때는 크게 두 가지 기준을 보면 이해하기 쉽습니다.

첫 번째는 유전체의 종류입니다.

커패시터는 두 전극 사이에 유전체를 넣어 전하를 저장하는데, 이 유전체가 무엇이냐에 따라 세라믹 커패시터, 알루미늄 전해 커패시터, 필름 커패시터, 탄탈 커패시터 등으로 나뉩니다.

두 번째는 극성 여부입니다.

세라믹 커패시터와 필름 커패시터는 대부분 무극성이기 때문에 방향에 크게 영향을 받지 않습니다. 반면 알루미늄 전해 커패시터와 탄탈 커패시터는 유극성 부품이기 때문에 반드시 +, - 방향을 맞춰 실장해야 합니다. 방향을 잘못 연결하면 부품 손상이나 회로 고장으로 이어질 수 있습니다.

즉, 커패시터를 고를 때는 단순히 용량만 볼 것이 아니라, 어떤 유전체를 쓰는지, 극성이 있는지, 회로 환경에 맞는지를 함께 봐야 합니다.

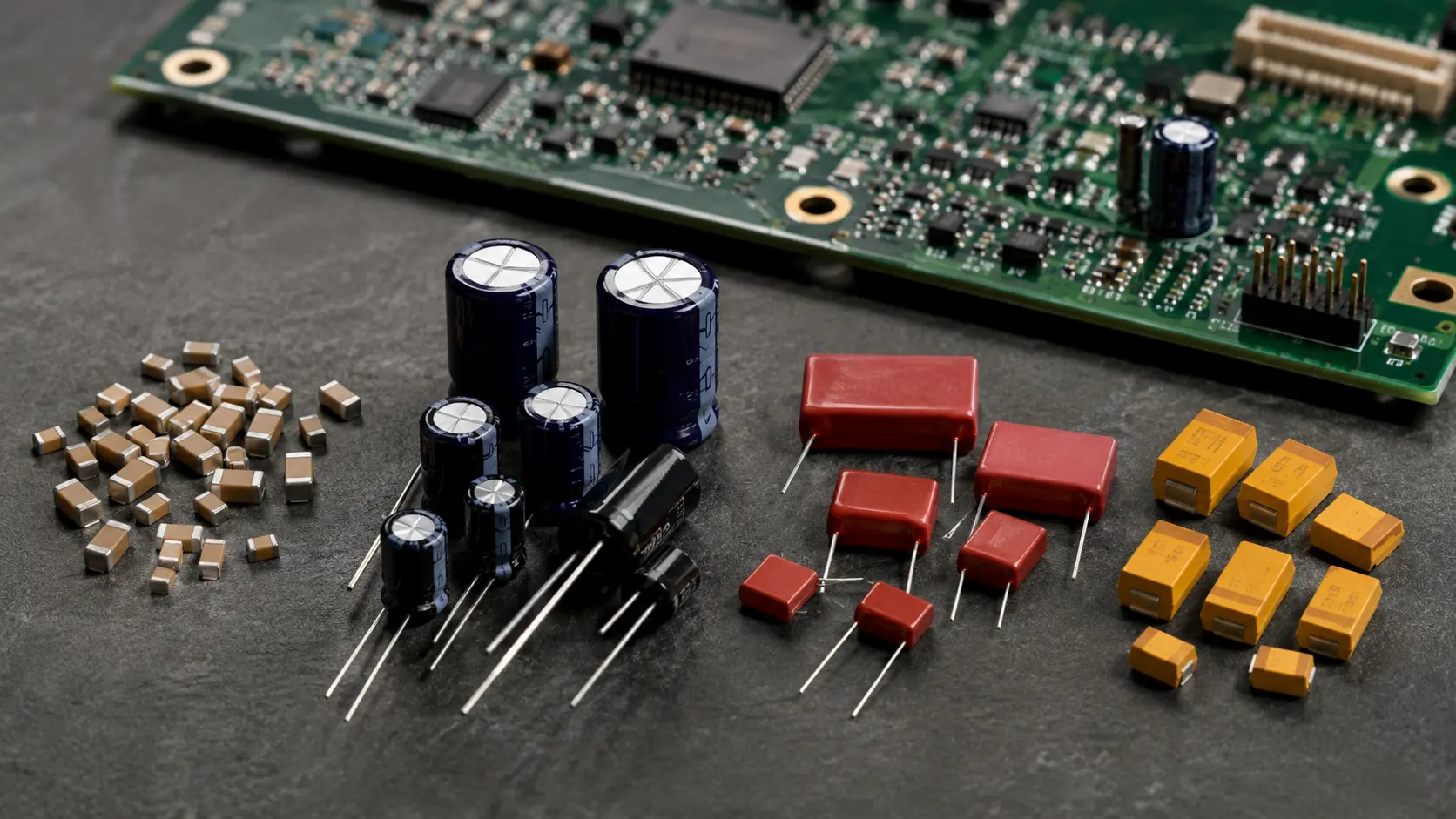

대표적인 커패시터 종류 4가지

커패시터는 매우 다양한 형태로 나뉘지만, 실무에서 자주 접하는 종류는 크게 네 가지입니다.

MLCC라고 부르는 적층세라믹 커패시터, 알루미늄 전해 커패시터, 필름 커패시터, 탄탈·폴리머 커패시터입니다. 각각의 특징과 용도가 다르기 때문에 회로의 목적에 맞게 선택해야 합니다.

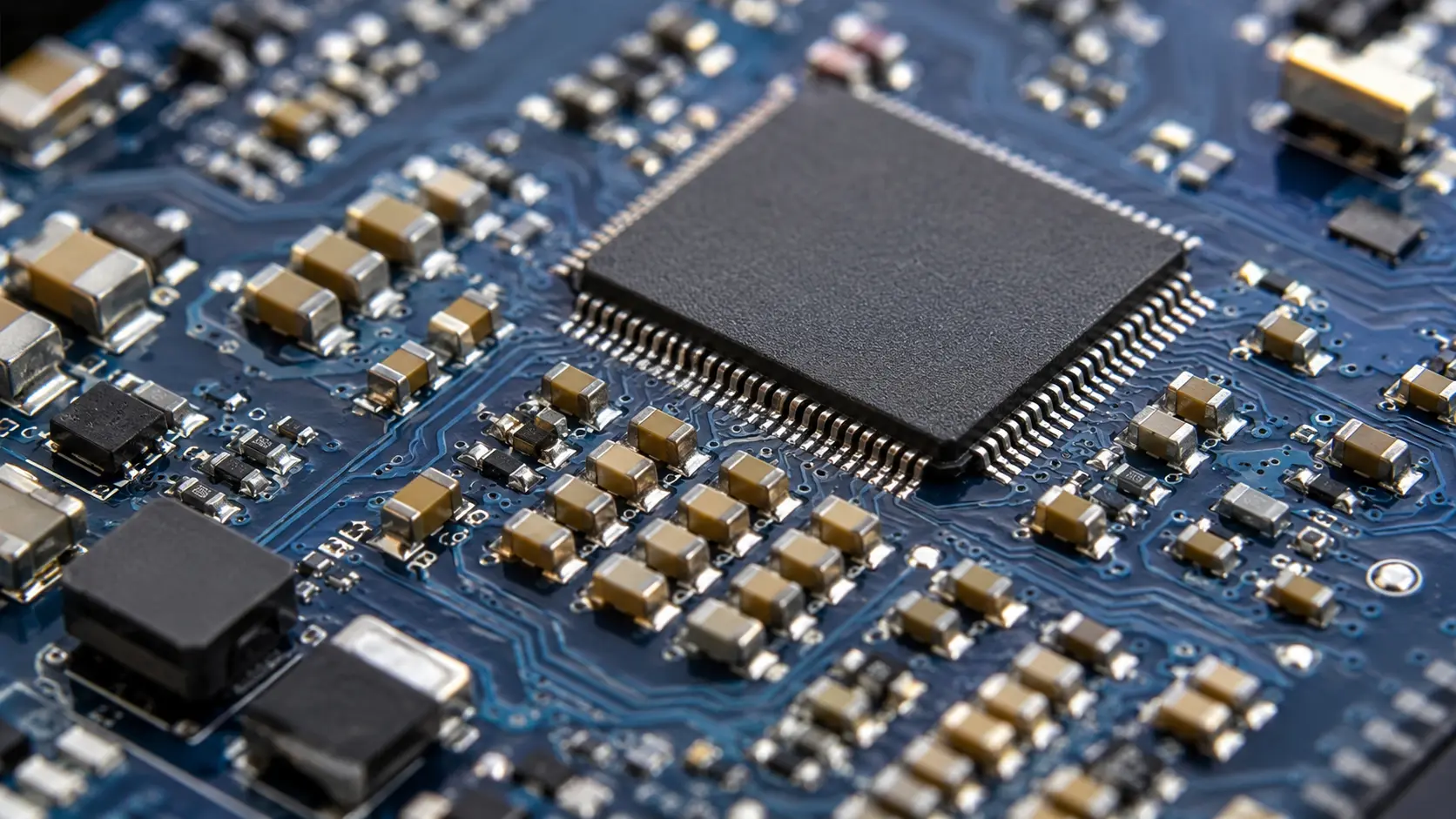

1. MLCC: 작고 빠른 디커플링용 커패시터

MLCC는 Multilayer Ceramic Capacitor의 약자로, 적층세라믹 커패시터를 의미합니다. 오늘날 전자기기에서 가장 많이 사용되는 커패시터 종류 중 하나입니다. MLCC는 세라믹 유전체와 내부 전극을 여러 층으로 쌓아 만든 구조입니다. 작은 크기에서도 비교적 높은 용량을 구현할 수 있고, ESR과 ESL이 낮아 고주파 특성이 좋습니다. 이 때문에 IC 주변의 디커플링, 바이패스, 노이즈 제거 용도로 폭넓게 사용됩니다. 특히 스마트폰, 서버, 자동차 전장, 산업용 장비처럼 회로가 고밀도화되는 분야에서는 작은 크기와 안정적인 고주파 응답이 중요하기 때문에 MLCC 사용량이 많습니다.

다만 MLCC를 선정할 때는 표기된 정전용량이 실제 회로에서도 그대로 유지되는 것은 아니기 때문에 주의가 필요합니다. 특히 Class2 계열 MLCC는 인가 전압이 올라가면 실제 용량이 줄어드는 DC 바이어스 특성이 나타날 수 있습니다. 예를 들어 데이터시트상 10µF라고 표기된 부품이라도 실제 동작 전압에서는 그보다 낮은 용량으로 동작할 수 있습니다. 따라서 MLCC를 선택할 때는 표기 용량뿐 아니라 동작 전압에서의 실효 용량, 온도특성, 정격전압을 함께 확인해야 합니다.

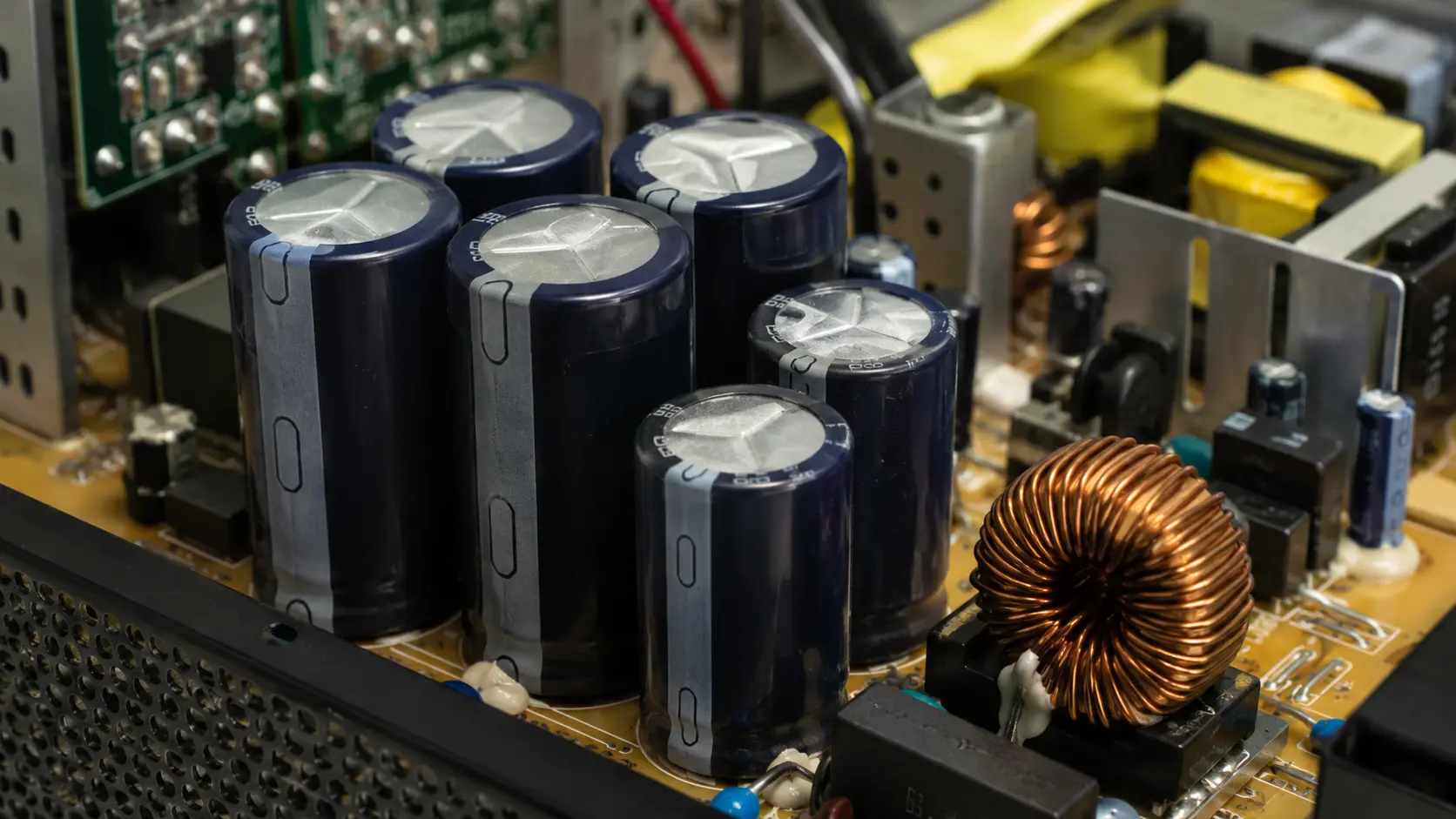

2. 알루미늄 전해 커패시터: 대용량이 필요한 전원부의 기본

알루미늄 전해 커패시터는 큰 용량이 필요한 회로에서 자주 사용됩니다. 알루미늄 표면에 형성된 얇은 산화막을 유전체로 사용해, 비교적 작은 크기에서도 큰 정전용량을 얻을 수 있습니다. 주로 전원부 평활, 리플 제거, 대용량 충·방전, 어댑터 회로, SMPS 입력·출력단 등에 사용됩니다. 같은 용량을 MLCC나 필름 커패시터로 구성하려면 크기나 비용이 커질 수 있기 때문에, 대용량이 필요한 자리에서는 전해 커패시터가 여전히 많이 쓰입니다.

다만, 알루미늄 전해 커패시터는 유극성 부품입니다. +, - 방향을 맞춰 실장해야 하며, 역전압이 걸리면 손상될 수 있습니다. 또 하나 중요한 점은 수명입니다. 내부에 전해액이 들어가기 때문에 시간이 지나면서 전해액이 마르고, 그 과정에서 용량이 줄거나 ESR이 증가할 수 있습니다. 특히 고온 환경에서는 열화가 빨라지므로, 데이터시트에 표기된 정격 온도와 수명 조건을 반드시 확인해야 합니다. 예를 들어 105℃, 2,000시간으로 표기된 부품이라면 해당 온도 조건에서의 수명 기준을 의미합니다. 실제 장비가 장기간 고온에서 동작한다면 단순 용량보다 수명과 온도 조건을 더 중요하게 봐야 합니다.

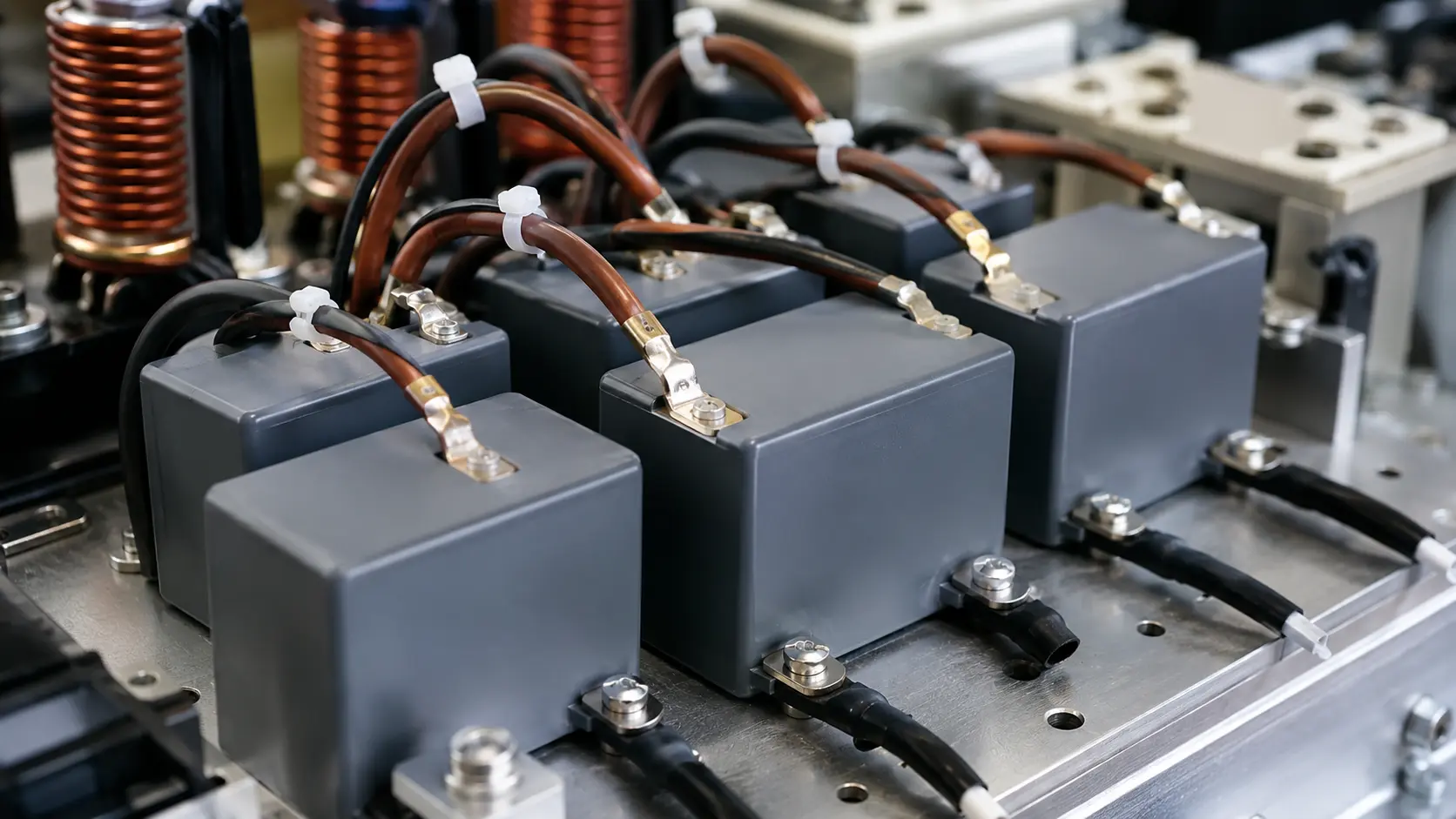

3. 필름 커패시터: AC, 고전압, 장수명 회로에 적합

필름 커패시터는 폴리프로필렌, 폴리에스터 같은 플라스틱 필름을 유전체로 사용하는 커패시터입니다. 필름 커패시터의 가장 큰 장점은 안정성과 신뢰성입니다. 무극성 부품이기 때문에 AC 회로에도 사용하기 좋고, 절연 특성과 내전압이 우수한 편입니다. 또한 자기 회복 특성을 갖는 제품이 많아 장시간 안정적으로 동작해야 하는 회로에 적합합니다. 주로 AC 필터, 노이즈 필터, 스너버 회로, 모터 구동 회로, 고전압 회로, 전력전자 회로 등에 사용됩니다.

반면 단점도 있습니다. 같은 용량을 기준으로 보면 MLCC나 전해 커패시터보다 크기가 큰 편입니다. 그래서 공간이 매우 제한된 소형 기기보다는 안정성, 내전압, 장수명이 더 중요한 회로에서 많이 선택됩니다. 간단히 정리하면, 필름 커패시터는 “작게 만드는 것”보다 “오래 안정적으로 버티는 것”이 중요한 자리에 적합한 부품입니다.

4. 탄탈·폴리머 커패시터: 소형 대용량과 안정성이 필요한 회로

탄탈 커패시터는 작은 크기에서도 비교적 큰 용량을 구현할 수 있는 커패시터입니다. 알루미늄 전해 커패시터보다 용량 안정성이 좋고, 온도나 주파수 변화에 따른 특성 변화가 비교적 적은 편입니다. 이 때문에 소형 전자기기, 통신 장비, 산업용 제어기, 전원 안정화 회로 등에서 사용됩니다. 특히 일정한 용량을 안정적으로 유지해야 하는 회로에서 장점이 있습니다.

최근에는 ESR을 낮춘 폴리머 탄탈 커패시터나 폴리머 알루미늄 커패시터도 많이 사용됩니다. 폴리머 계열은 기존 전해 계열보다 낮은 ESR을 구현할 수 있어 고성능 전원부나 고속 디지털 회로에서 유리한 경우가 있습니다. 다만 탄탈 커패시터는 주의해서 사용해야 합니다. 역전압이나 과도한 돌입 전류에 약하고, 고장 시 단락 모드로 이어질 수 있습니다. 따라서 전압 디레이팅을 충분히 적용하고, 필요에 따라 보호 회로를 함께 고려해야 합니다. 단가도 일반 MLCC나 알루미늄 전해 커패시터보다 높은 경우가 많기 때문에, 소형화와 안정성의 이점이 분명한 위치에 선별적으로 사용하는 것이 좋습니다.

커패시터 종류별 특징 비교

위 표는 일반적인 특성을 정리한 것입니다. 실제 부품 선정 시에는 제조사, 시리즈, 정격전압, 온도 범위, 패키지 크기, 인증 조건에 따라 세부 특성이 달라질 수 있으므로 반드시 데이터시트를 확인해야 합니다.

커패시터 선정 기준 5가지

커패시터 종류를 이해했다면, 다음으로는 실제 선정 기준을 봐야 합니다. 같은 용량의 커패시터라도 회로 위치와 사용 환경에 따라 적합한 부품이 달라질 수 있습니다. 실무에서는 아래 다섯 가지를 기준으로 검토하는 것이 좋습니다.

1. 정전용량: 표기값보다 실제 동작값이 중요

커패시터를 고를 때 가장 먼저 보는 값은 정전용량입니다. 하지만 데이터시트에 표기된 용량만 보고 선정하면 문제가 생길 수 있습니다. 특히 MLCC는 동작 전압에 따라 실제 용량이 줄어드는 경우가 있습니다. 이를 DC 바이어스 특성이라고 합니다. 전원 디커플링처럼 일정 용량 확보가 중요한 회로에서는 표기 용량보다 실제 회로에서 확보되는 실효 용량이 더 중요합니다.

따라서 MLCC를 사용할 때는 단순히 “10µF면 충분하다”라고 판단하기보다, 실제 인가 전압에서 어느 정도의 용량이 유지되는지를 확인해야 합니다. 필요하다면 용량을 한 단계 높이거나 여러 개를 병렬로 사용하는 방식도 고려할 수 있습니다.

2. 정격전압: 회로 전압보다 충분한 여유가 필요

정격전압은 커패시터가 견딜 수 있는 최대 전압입니다. 회로에서 실제로 걸리는 전압보다 정격전압이 높아야 하는 것은 기본입니다. 하지만 단순히 최대 전압보다 조금만 높다고 해서 항상 안전한 것은 아닙니다. 실무에서는 보통 디레이팅을 적용해 여유를 둡니다. 즉, 정격전압을 끝까지 사용하는 것이 아니라 일정 비율 이하에서 동작하도록 설계하는 방식입니다.

특히 탄탈 커패시터는 전압 여유를 넉넉히 두는 것이 중요합니다. MLCC도 신뢰성과 실효 용량을 고려하면 정격전압에 너무 가깝게 사용하는 것은 피하는 편이 좋습니다. 전원부처럼 순간적인 서지나 리플이 발생할 수 있는 회로라면 정격전압 여유를 더 신중하게 검토해야 합니다.

3. ESR·ESL: 노이즈 제거와 전원 안정성을 좌우

ESR은 등가 직렬 저항, ESL은 등가 직렬 인덕턴스를 의미합니다. 이상적인 커패시터라면 용량 성분만 있어야 하지만, 실제 부품에는 저항과 인덕턴스 성분이 함께 존재합니다. ESR과 ESL이 낮을수록 고주파 노이즈 제거와 빠른 전류 응답에 유리합니다. 그래서 IC 주변의 디커플링 회로에는 MLCC가 많이 사용됩니다. MLCC는 크기가 작고 ESR·ESL이 낮아 고주파 특성이 좋기 때문입니다.

반면 전원부에서 큰 리플 전류를 다뤄야 하는 경우에는 단순히 ESR이 낮은지만 볼 것이 아니라, 리플 전류 허용치와 발열 조건도 함께 확인해야 합니다. 알루미늄 전해 커패시터나 폴리머 커패시터는 이런 전원부 조건에서 자주 검토됩니다. 즉, 커패시터를 선택할 때는 “용량이 맞는가”뿐 아니라 “회로가 요구하는 주파수와 전류 조건에 맞는가”를 함께 봐야 합니다.

4. 온도특성: C0G, X7R, X5R은 용도가 다르다

세라믹 커패시터를 선택할 때는 온도특성 등급도 중요합니다. 대표적으로 C0G 또는 NP0라고 부르는 Class1 계열은 온도와 전압에 따른 용량 변화가 작습니다. 정밀도가 중요한 공진 회로, 타이밍 회로, 필터 회로 등에 적합합니다. 다만 같은 크기에서 구현할 수 있는 용량은 상대적으로 작습니다. 반면 X5R, X7R 같은 Class2 계열은 같은 크기에서 더 큰 용량을 구현할 수 있습니다. 그래서 전원 디커플링이나 일반적인 바이패스 용도로 많이 사용됩니다. 다만 온도와 전압에 따라 용량 변화가 더 크기 때문에 정밀도가 중요한 회로에는 적합하지 않을 수 있습니다.

쉽게 정리하면 다음과 같습니다. 정밀도가 중요하면 C0G·NP0 계열을 검토하고, 용량과 크기가 중요하면 X5R·X7R 계열을 검토하는 것이 일반적입니다.

5. 극성과 수명: 회로 환경에 맞춰야 한다

마지막으로 극성과 수명을 확인해야 합니다. 전압 방향이 일정한 DC 회로에서는 유극성 커패시터를 사용할 수 있습니다. 하지만 AC 회로나 전압 방향이 바뀔 수 있는 회로에서는 무극성 커패시터를 사용해야 합니다. 이때는 세라믹 커패시터나 필름 커패시터가 후보가 될 수 있습니다.

수명도 중요합니다. 알루미늄 전해 커패시터는 내부 전해액의 열화로 인해 시간이 지날수록 특성이 변할 수 있습니다. 고온 환경에서 장시간 동작하는 장비라면 전해 커패시터의 수명 조건을 반드시 확인해야 합니다. 반대로 필름 커패시터나 세라믹 커패시터는 전해액을 사용하지 않아 상대적으로 장수명 회로에 유리할 수 있습니다. 다만 모든 경우에 무조건 더 좋다는 의미는 아니며, 회로 조건과 비용, 크기, 납기까지 함께 판단해야 합니다.

커패시터 선정 시 자주 발생하는 실수

커패시터 선정에서 자주 발생하는 실수는 생각보다 비슷합니다.

첫 번째는 MLCC의 표기 용량만 보고 선정하는 경우입니다. 실제 동작 전압에서 용량이 줄어들 수 있는데, 이를 고려하지 않으면 전원 안정성이 떨어지거나 노이즈 문제가 발생할 수 있습니다.

두 번째는 전해 커패시터의 수명을 충분히 검토하지 않는 경우입니다. 전원부에 들어가는 전해 커패시터는 온도와 리플 전류 조건에 따라 수명이 크게 달라질 수 있습니다. 제품이 장기간 사용되는 산업용 장비라면 특히 중요합니다.

세 번째는 탄탈 커패시터에 충분한 전압 여유를 두지 않는 경우입니다. 탄탈은 소형 대용량이라는 장점이 있지만, 역전압이나 돌입 전류에 취약할 수 있습니다. 보호 설계 없이 무리하게 사용하면 고장 위험이 커질 수 있습니다.

네 번째는 대체품을 용량만 보고 바꾸는 경우입니다. 커패시터는 같은 10µF라도 정격전압, 온도특성, ESR, 패키지, 수명, 인증 조건이 다르면 완전히 다른 부품처럼 동작할 수 있습니다. 대체품을 검토할 때는 반드시 전체 사양을 비교해야 합니다.

2026년 커패시터 수급, 선정 단계에서 함께 봐야 하는 이유

최근 전자부품 조달에서는 성능만큼이나 수급 가능성이 중요해지고 있습니다. 특히 MLCC는 스마트폰, 서버, 자동차 전장, 산업용 장비 등 다양한 분야에서 사용량이 많은 부품입니다.

AI 서버와 전장용 부품 수요가 늘면서 고용량, 고신뢰성, 소형 MLCC를 중심으로 납기와 가격 변동을 함께 확인해야 하는 경우가 많아졌습니다. 일반 범용품은 비교적 수급이 안정적인 경우도 있지만, 특정 사이즈나 고신뢰성 등급, 자동차용 인증 제품은 리드타임이 길어질 수 있습니다.

따라서 설계 단계에서부터 대체품과 복수 소싱을 고려하는 것이 좋습니다. 한 제조사 제품만 지정해두면 양산 시점에 납기 문제가 발생했을 때 대응이 어려울 수 있습니다.

특히 BOM에 들어가는 핵심 커패시터는 다음 항목을 미리 확인해두는 것이 좋습니다.

• 동일 사양의 대체 제조사가 있는지

• 정격전압과 온도특성이 동일하거나 상위 조건인지

• 패키지 크기와 실장 조건이 맞는지

• ESR, 리플 전류, 수명 조건이 회로 요구사항을 충족하는지

• 양산 수량 기준으로 납기가 안정적인지

부품 선정은 회로 설계에서 끝나는 일이 아닙니다. 실제로 구할 수 있는지, 원하는 일정에 맞춰 받을 수 있는지까지 함께 검토해야 합니다.

커패시터 종류별 추천 용도 정리

회로별로 보면 커패시터 종류는 다음과 같이 좁혀볼 수 있습니다. IC 전원 주변의 디커플링이나 고주파 노이즈 제거에는 MLCC가 가장 많이 사용됩니다. 작은 크기와 낮은 ESR·ESL이 장점이기 때문입니다. 전원부 평활이나 큰 리플을 줄이는 용도에는 알루미늄 전해 커패시터가 자주 사용됩니다. 대용량을 비교적 경제적으로 구현할 수 있기 때문입니다.

AC 라인, 스너버, 모터 구동, 고전압 회로처럼 안정성과 내전압이 중요한 곳에는 필름 커패시터가 적합합니다. 소형 기기에서 일정한 용량과 낮은 ESR이 필요한 경우에는 탄탈 또는 폴리머 커패시터를 검토할 수 있습니다. 다만 이 경우에는 전압 여유와 보호 설계를 반드시 함께 고려해야 합니다.

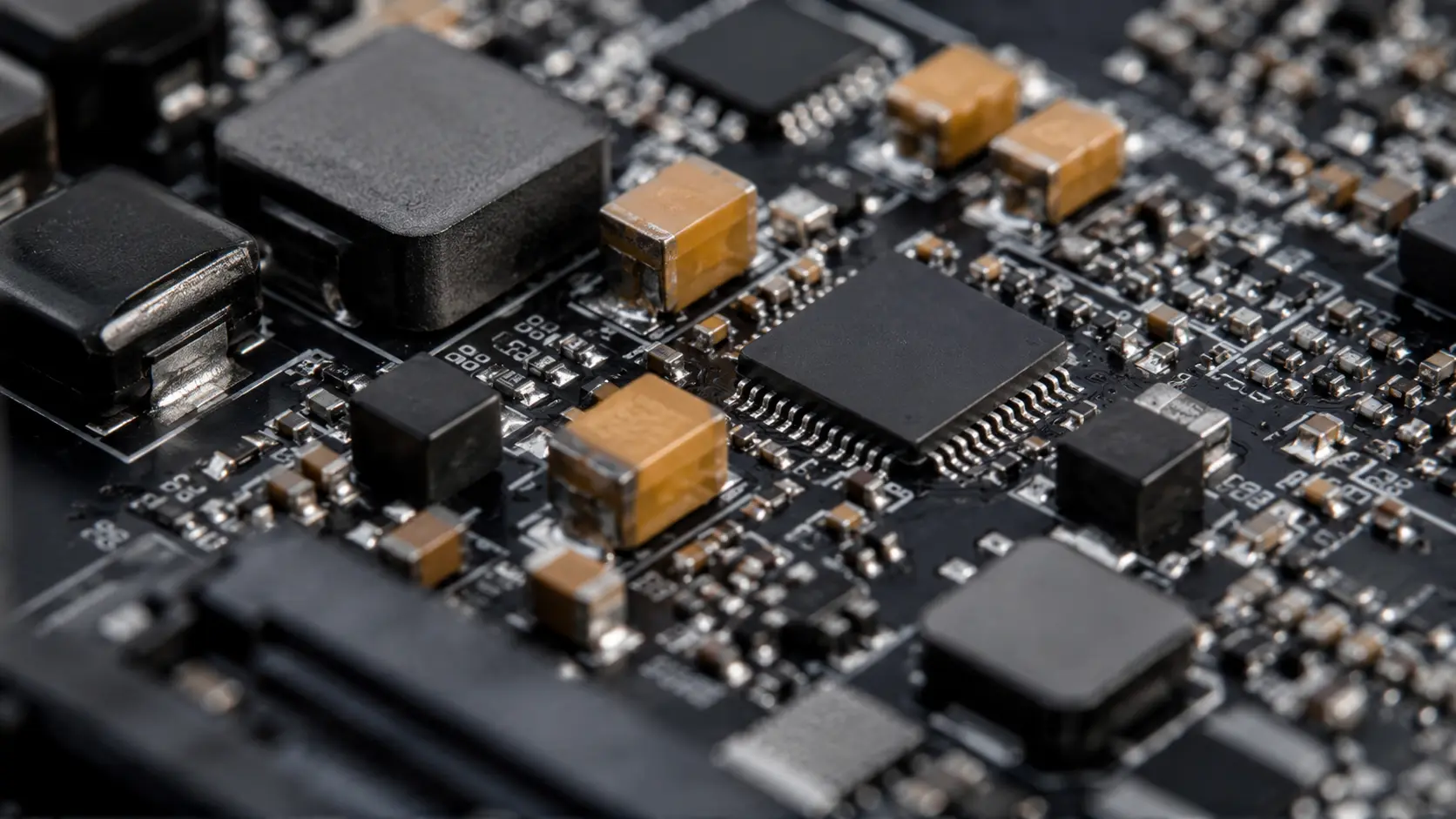

커패시터 선정 체크리스트

커패시터를 선정할 때는 아래 순서로 검토하면 실수를 줄일 수 있습니다.

1. 회로 용도를 먼저 정합니다.
   디커플링, 평활, 필터, 스너버, 에너지 저장 등 커패시터가 들어가는 목적을 먼저 확인합니다.

2. 필요한 정전용량을 확인합니다.
   표기 용량뿐 아니라 실제 동작 전압에서의 실효 용량까지 함께 봅니다.

3. 정격전압과 디레이팅을 검토합니다.
   회로 전압보다 충분한 여유가 있는지 확인합니다.

4. ESR, ESL, 리플 전류 조건을 봅니다.
   고주파 회로인지, 전원부인지에 따라 중요 항목이 달라집니다.

5. 온도특성과 수명을 확인합니다.
   장시간 고온에서 동작하는 장비라면 수명 조건을 반드시 확인해야 합니다.

6. 극성 여부를 확인합니다.
   유극성 부품은 실장 방향과 회로 전압 방향을 반드시 확인해야 합니다.

1. 대체품과 납기를 함께 검토합니다.
   양산 일정이 있다면 복수 소싱 가능성과 공급 안정성을 미리 확인하는 것이 좋습니다.

커패시터는 용량보다 용도가 먼저

커패시터 종류를 고를 때 가장 중요한 기준은 단순한 용량값이 아닙니다. 같은 10µF라도 MLCC, 전해, 필름, 탄탈은 회로에서 전혀 다르게 동작할 수 있습니다. 디커플링이 필요한지, 전원 평활이 필요한지, AC 회로인지, 고온 환경인지, 장기간 사용되는 장비인지에 따라 적합한 커패시터 종류는 달라집니다. 여기에 정격전압, ESR, 온도특성, 수명, 납기까지 함께 검토해야 실제 설계와 양산에서 문제가 줄어듭니다.
