클램핑 전압은 무슨 뜻인가요?

과전압이 들어왔을 때 이 부품이 전압을 붙잡아 두는 최대 수준을 말합니다. 이 제품은 최대 10.5V로, 동작 전압 5.8V의 약 1.81배입니다. TVS를 달아도 전압이 동작 전압으로 유지되는 것이 아니라 이 클램핑 전압까지는 올라간다는 점을 감안해 검토하는 경우가 많습니다.

어떤 기준으로 고르나요?

먼저 평상시 회로 전압보다 동작 전압(5.8V)이 높은지 확인하고, 그다음 보호 대상이 클램핑 전압(10.5V)을 견딜 수 있는지 봅니다. 신호 라인이라면 접합용량도 함께 검토하는 경우가 많습니다.

동작 전압과 클램핑 전압은 어떻게 다른가요?

동작 전압(5.8V)은 평상시 걸려도 동작하지 않는 전압이고, 클램핑 전압(10.5V)은 과전압이 들어왔을 때 실제로 잡히는 전압입니다. 두 값 사이에 차이가 있기 때문에, 보호 대상은 클램핑 전압까지 견딜 수 있어야 합니다.

제너 다이오드와 무엇이 다른가요?

제너는 일정 전압을 지속적으로 유지시키는 것이 목적이고, TVS는 순간적인 과전압 에너지를 흡수해 흘려보내는 것이 목적입니다. TVS가 짧은 시간에 훨씬 큰 에너지를 감당하도록 만들어져 있습니다.

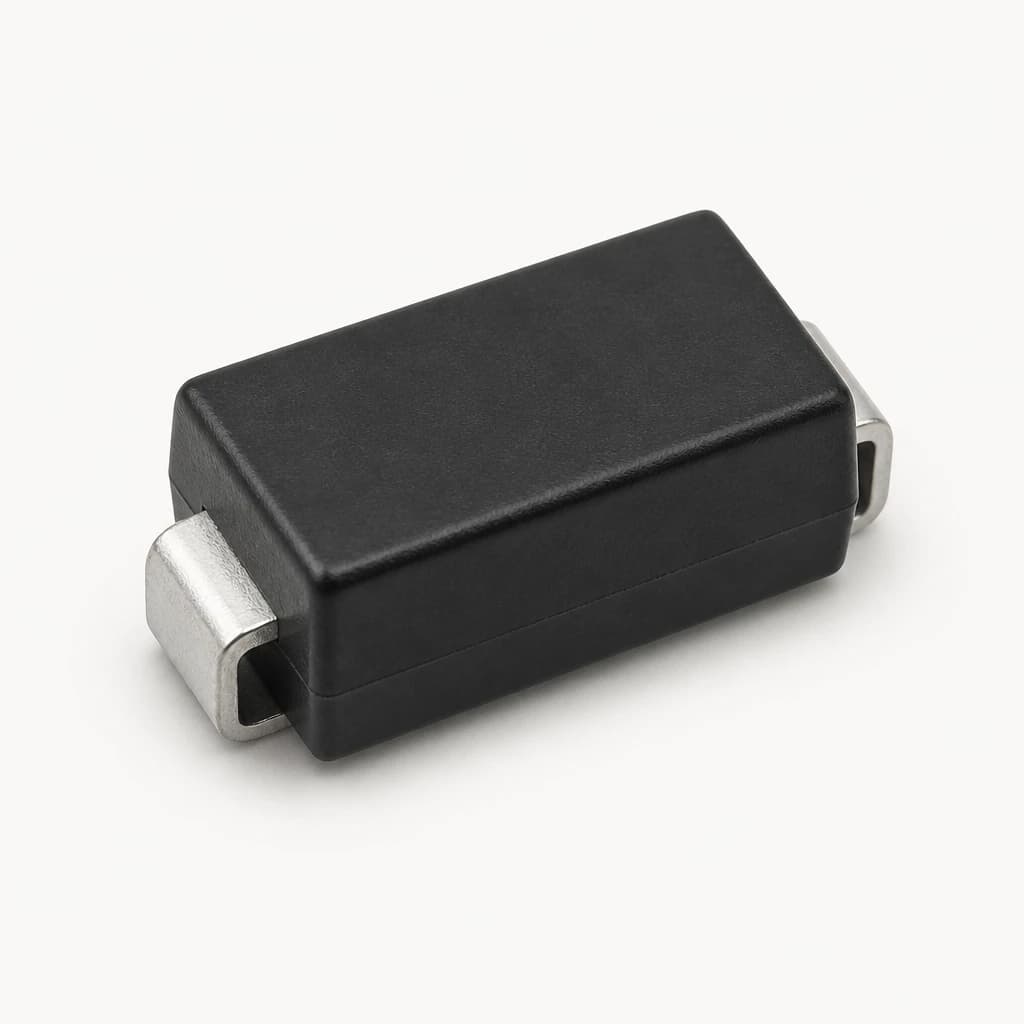

위 이미지는 패키지 형상 참고용입니다. 정확한 규격은 제품의 데이터시트를 확인해 주세요.

P4SMA6.8A-E3/61

제조사: Vishay
카테고리: TVS·ESD
제품 스펙: 단방향 TVS · 5.80V · 10.5V

가격 및 재고 안내

수량별 개당 단가 (VAT 별도)

수량 구간별 개당 단가
1~9개	₩660
10~99개	₩295
100~499개	₩260
500~999개	₩190
1,000개 이상	₩160

※ 대량 구매시 우대가 적용

현재 재고

24,500개

국내 배송

재고 외 수량 확인 가능
평균 1주일 이내 출고
영업일 1–3일 내 견적 회신

찾으시는 부품이 맞는지
상세 사양을 확인해보세요

제조사: Vishay
패키지: SMA (DO-214AC)
종류: 단방향 TVS (TRANSZORB®)
스탠드오프전압: 5.80V
피크펄스전력: 400 W (10/1000 µs)
피크전류(Ipp): 38.1 A (IPPM, 10/1000 µs)
클램핑전압: 10.5 V (VC @ IPPM)

데이터 시트

시트 확인하기

여러 부품을 함께 구매해야 하나요?

품번과 필요수량을 보내주시면
일괄 견적을 받아보실 수 있습니다.

다품종 견적 문의

견적수령 및 출고 안내

1. 견적 요청

품번, 수량, 희망 납기를 입력해 견적을 요청합니다.

2. 견적서 수령

견적서를 통해 맞춤 견적, 납기일 및 구매 가능 수량을 확인하실 수 있습니다.

3. 결제 진행

견적서 확인 후, 안내에 따라 결제를 진행해 주시면 발주가 시작됩니다.

4. 부품 수령

부품 검수 후 출고하며, 안내드린 납기일에 맞춰 받아보실 수 있습니다.

※ 정확한 납기와 배송 조건은 견적서에 개별로 안내해 드립니다. 거래·배송 조건 자세히 보기

공급 및 견적 상세 안내

공급 가능 수량

즉시 공급 가능한 수량을 우선 제안드리며, 추가 수량이 필요한 경우 국내외 공급망을 통해 요청 수량 전체 확보를 지원합니다.

수량별 단가

주문 수량과 희망 납기 등 조건에 따라 맞춤 견적으로 제공되며, 대량 발주 시 추가 우대 조건 적용이 가능합니다.

MOQ·포장

구매 진행이 가능한 MOQ와 Cut Tape, Reel 등 공급·포장 조건을 확인후 이메일로 견적서와 함께 안내드립니다.

예상 납기

평균 납기는 1주일 이내이며, 실제 납기는 주문 시점의 수급 상황에 따라 달라질 수 있습니다. 정확한 납기일은 견적서에서 확인해 주세요.

기술 정보

P4SMA6.8A-E3/61은 Vishay의 TVS·ESD입니다.

P4SMA6.8A-E3/61 부품의 다른 표기

5.8V TVSP4SMA6.8AE3/61400W TVSSMA (DO-214AC) 5.8V

사용 시 고려사항

최대 클램핑 전압은 10.5V로, 동작 전압 5.8V의 계산상 약 1.81배 수준입니다. 보호하려는 회로가 이 전압까지는 견딜 수 있어야 실질적인 보호가 됩니다.
피크 펄스 전력은 400W로 규정되어 있습니다. 규정된 시험 파형 조건에서의 값이므로, 실제 견딜 수 있는 에너지는 걸리는 펄스의 폭과 형태에 따라 달라질 수 있습니다.
동작 전압 5.8V는 평상시 걸려도 동작하지 않는 전압입니다. 실제 회로 전압보다 여유를 두고 고르는 경우가 많으며, 너무 가깝게 고르면 정상 동작 중에도 누설이 늘어날 수 있습니다.
SMA (DO-214AC)는 비교적 큰 패키지로 흡수 에너지에 여유가 있어, 전원 라인 보호에 쓰이는 경우가 많습니다.

정확한 사양은 제조사 데이터시트를 확인해 주세요.

주요 응용 분야

TVS·ESD 보호 소자는 순간적인 과전압과 정전기 방전으로부터 회로를 보호하는 데 쓰이며, 전원 입력부, 통신 인터페이스, 커넥터 인접부, 스위치 접점 주변 등에 배치됩니다.

흡수 에너지가 중간 수준이라 인터페이스 포트나 커넥터 인접부 보호에 널리 쓰이는 구간입니다.

자주 묻는 질문

클램핑 전압은 무슨 뜻인가요?: 과전압이 들어왔을 때 이 부품이 전압을 붙잡아 두는 최대 수준을 말합니다. 이 제품은 최대 10.5V로, 동작 전압 5.8V의 약 1.81배입니다. TVS를 달아도 전압이 동작 전압으로 유지되는 것이 아니라 이 클램핑 전압까지는 올라간다는 점을 감안해 검토하는 경우가 많습니다.
어떤 기준으로 고르나요?: 먼저 평상시 회로 전압보다 동작 전압(5.8V)이 높은지 확인하고, 그다음 보호 대상이 클램핑 전압(10.5V)을 견딜 수 있는지 봅니다. 신호 라인이라면 접합용량도 함께 검토하는 경우가 많습니다.
동작 전압과 클램핑 전압은 어떻게 다른가요?: 동작 전압(5.8V)은 평상시 걸려도 동작하지 않는 전압이고, 클램핑 전압(10.5V)은 과전압이 들어왔을 때 실제로 잡히는 전압입니다. 두 값 사이에 차이가 있기 때문에, 보호 대상은 클램핑 전압까지 견딜 수 있어야 합니다.
제너 다이오드와 무엇이 다른가요?: 제너는 일정 전압을 지속적으로 유지시키는 것이 목적이고, TVS는 순간적인 과전압 에너지를 흡수해 흘려보내는 것이 목적입니다. TVS가 짧은 시간에 훨씬 큰 에너지를 감당하도록 만들어져 있습니다.

제조사 및 카테고리

제조사 : Vishay는 미국의 제조사로 저항·커패시터·다이오드·MOSFET을 주로 공급합니다.

카테고리 : TVS·ESD 소자는 순간적인 과전압이나 정전기 방전 에너지를 흡수해 뒤쪽 회로를 보호하는 부품입니다. 동작 개시 전압과 클램핑 전압, 흡수 가능한 에너지가 선택 기준이 됩니다. 같은 TVS·ESD 카테고리의 다른 규격도 함께 비교해 보실 수 있습니다.
