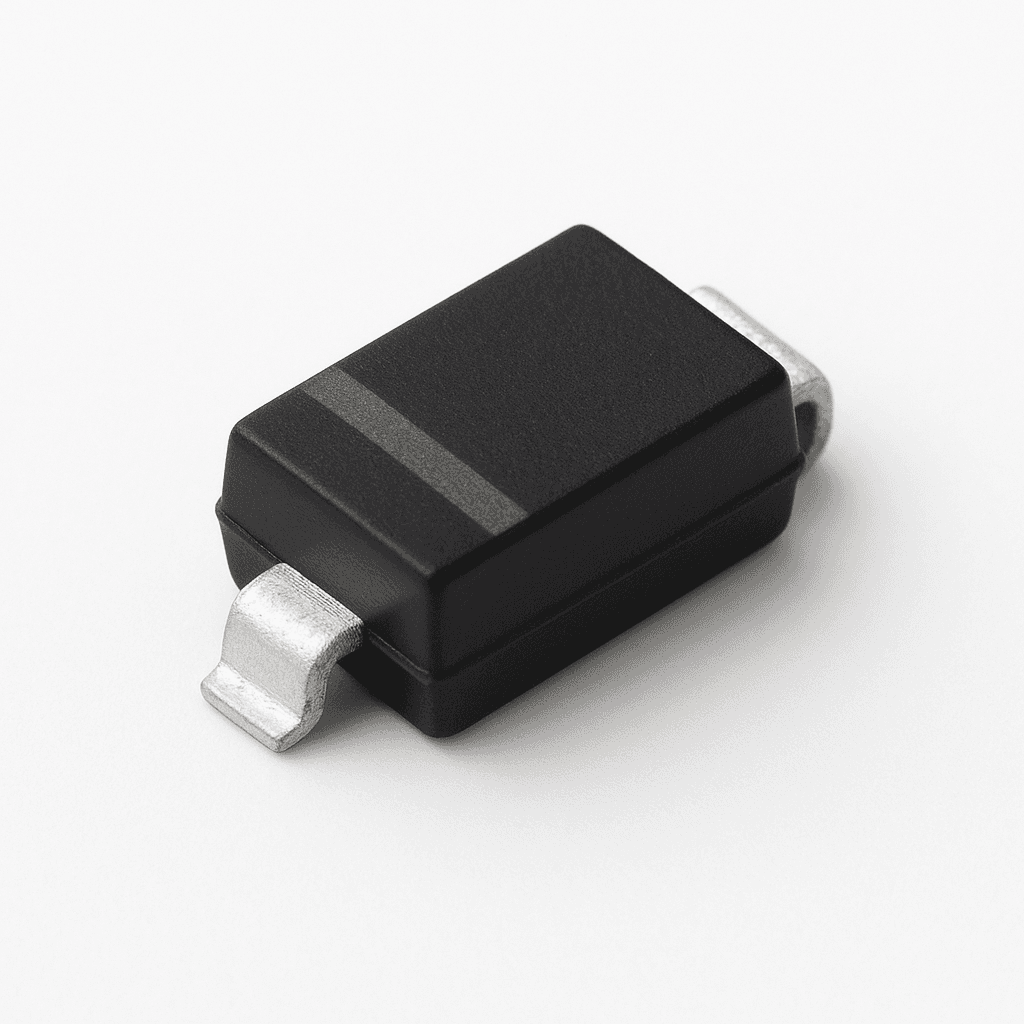

제품 이미지는 패키지 형상 참고용입니다

BAS16WS

제조사: Vishay
카테고리: 정류·스위칭
제품 스펙: SOD-323 · 스위칭 · 75V · 250mA
공급 여부: 공급 가능

제품 상세 사양

제조사: Vishay
패키지: SOD-323
종류: 스위칭
역전압/제너전압: 75V
순전류/전력: 250mA
순전압(Vf): 1.25V
접합용량(Ct): 1.5pF
역회복시간trr: 6ns
전력손실Pd: 200mW
동작온도: -55~+150℃

데이터 시트

시트 확인하기

다른 다이오드 스펙 살펴보기

BAS16WS는 Vishay의 정류·스위칭입니다.

BAS16WS 부품의 다른 표기

75V 0.25A 스위칭 다이오드75V 스위칭 다이오드SOD-323 75V

사용 시 고려사항

BAS16WS의 순방향 전압강하는 1.25V, 정격 순전류는 0.25A입니다. 정격 전류를 계속 흘릴 경우 계산상 약 313mW의 손실이 발생하므로, 방열 여유를 함께 검토하는 경우가 많습니다.
역회복시간은 6ns로, 스위칭 주파수가 높은 회로에서는 이 값이 손실과 노이즈에 영향을 주는 경우가 많습니다.
역방향 최대 전압은 75V입니다. 실제 회로에서는 스파이크를 고려해 정격의 절반 이하로 사용하는 경우가 많습니다.
스위칭용으로 설계돼 소신호 고속 동작에 적합한 편이며, 대전류 정류에는 정격이 부족할 수 있습니다.
소형 패키지라 기판 면적이 제한된 신호 회로에 쓰기 좋은 편입니다.

정확한 사양은 제조사 데이터시트를 확인해 주세요.

주요 응용 분야

정류·스위칭 다이오드는 전류를 한 방향으로만 흘려 회로를 보호하거나 신호를 정형하는 데 쓰입니다.

신호 정형, 클램핑, 논리 회로의 방향 제어처럼 빠른 응답이 필요한 자리에 쓰입니다.

소전류 영역이라 신호 회로나 소형 제어 회로에 주로 쓰입니다.

자주 묻는 질문

정류 다이오드와 스위칭 다이오드는 무엇이 다른가요?: 이 제품은 스위칭 다이오드로 분류됩니다. 정류 다이오드는 전원부에서 교류를 직류로 바꾸는 데 쓰여 대전류를 견디도록 만들어지고, 스위칭 다이오드는 소신호를 빠르게 끊고 잇는 데 쓰여 역회복이 빠른 대신 전류 정격이 낮은 편이며, 고속회복 다이오드는 그 둘 사이에서 정류 능력과 속도를 함께 갖춘 유형입니다.
이 부품에 걸 수 있는 최대 역전압은 얼마인가요?: 최대 역전압(VR)은 75V입니다. 실제 회로에서는 스위칭 순간의 전압 스파이크까지 감안해 정격의 절반 이하로 여유를 두고 고르는 경우가 많습니다.
순방향 전압강하는 얼마인가요?: 이 제품의 순방향 전압강하는 1.25V입니다. 이 값은 도통 시 손실로 바뀌므로 전류가 큰 자리에서는 정격 순전류와 함께 보고 발열을 검토하는 경우가 많으며, 데이터시트의 측정 조건에 따라 값이 달라질 수 있습니다.
역회복시간(trr)은 왜 중요한가요?: 다이오드가 순방향에서 역방향으로 바뀔 때 곧바로 차단되지 않고 잠깐 역방향으로 전류가 흐르는데, 이 시간을 역회복시간(trr)이라고 합니다. 스위칭 주파수가 높아질수록 이 구간에서 생기는 손실과 노이즈가 커지므로, 고주파 회로에서는 역회복시간이 짧은 부품을 고르는 경우가 많습니다.
이 부품의 극성은 어떻게 확인하나요?: 리드형 부품은 몸체에 인쇄된 띠(밴드)가 있는 쪽이 캐소드입니다. 표면실장 부품도 몸체 한쪽 끝의 표시선이나 인쇄 마크로 캐소드를 나타내는 경우가 많은데, 표시 방식이 제조사마다 달라 실장 전에 데이터시트로 확인하는 것이 좋습니다.
쇼트키 다이오드와 무엇이 다른가요?: 쇼트키 다이오드는 순방향 전압강하가 낮아 도통 손실이 작고 역회복이 빠른 대신, 역방향 누설이 크고 역전압 정격이 낮은 편입니다. 규격별 차이는 쇼트키 다이오드 카테고리에서 비교해 보실 수 있습니다.
