포토커플러란? 동작 원리부터 회로와 선정 기준까지

포토커플러란? 어떤 역할을 할까?

포토커플러(Photocoupler)는 빛을 이용해 전기적으로 분리된 두 회로 사이에 신호를 전달하는 반도체 부품입니다. 옵토커플러(Optocoupler)라고도 부르며, 접지 전위나 전원 전압이 다른 회로 사이에서 신호를 주고받을 때 사용합니다. 두 회로의 직접적인 전기 연결을 끊어 접지를 통해 전달되는 노이즈의 영향을 줄이는 데도 도움이 됩니다.

포토커플러는 어떻게 작동할까?

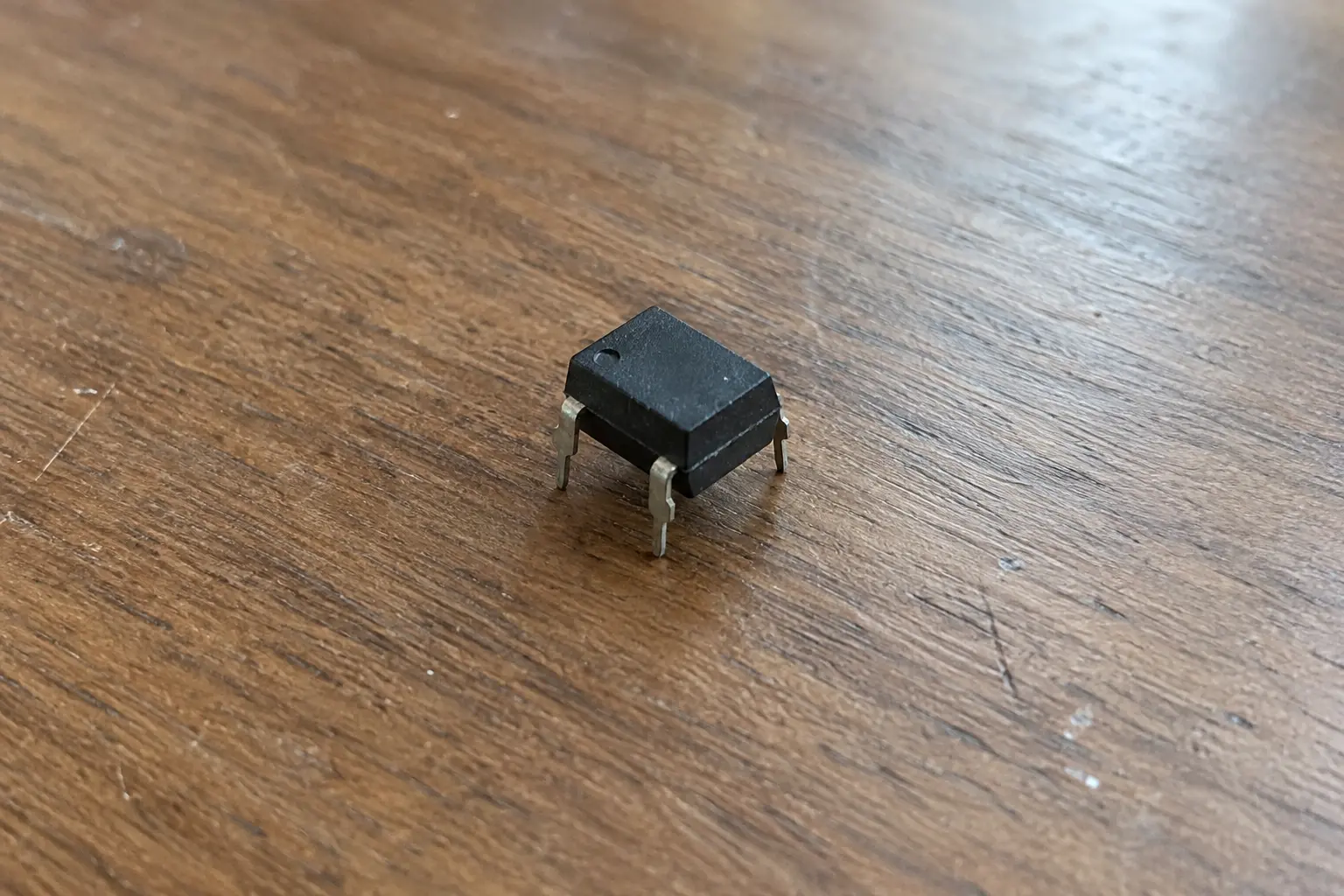

포토커플러는 입력 LED가 내는 빛을 출력 측 수광 소자가 받아 동작합니다. 대표적인 트랜지스터 출력형에서는 LED에 전류가 흐르면 빛이 발생하고, 이를 받은 포토트랜지스터가 도통하면서 출력 측 회로에 전류가 흐릅니다. 입력 전류를 끊으면 빛이 사라져 출력 트랜지스터도 꺼지는 방식으로 신호를 전달합니다.

포토커플러는 어디에 사용할까?

포토커플러는 절연 상태에서 제어 신호나 피드백을 전달해야 하는 전원장치와 산업용 제어기에 사용합니다. 절연형 전원장치에서는 출력 전압 정보를 제어 회로로 전달하고, PLC에서는 외부 장치의 입력 신호를 절연해 받아들입니다. 인버터·모터 구동 회로에서도 전력 회로와 제어 회로 사이의 신호 전달에 활용합니다.

포토커플러 종류는 어떻게 다를까?

포토커플러는 출력 방식에 따라 적합한 신호와 용도가 달라집니다. 따라서 사용할 회로의 기능과 필요한 응답 속도를 기준으로 종류를 선택해야 합니다.

포토커플러 회로는 어떻게 연결할까?

기본적인 트랜지스터 출력형 회로는 입력 전류를 제한하고, 출력의 ON/OFF를 전압 신호로 읽도록 연결합니다. 입력 LED에는 전류 제한 저항을 직렬로 연결합니다. 출력은 이미터를 출력 측 GND에, 컬렉터를 풀업 저항을 거쳐 출력 측 전원에 연결하고 컬렉터에서 신호를 읽습니다. 이 구성에서는 LED가 켜져 트랜지스터가 충분히 도통하면 출력이 Low가 됩니다.

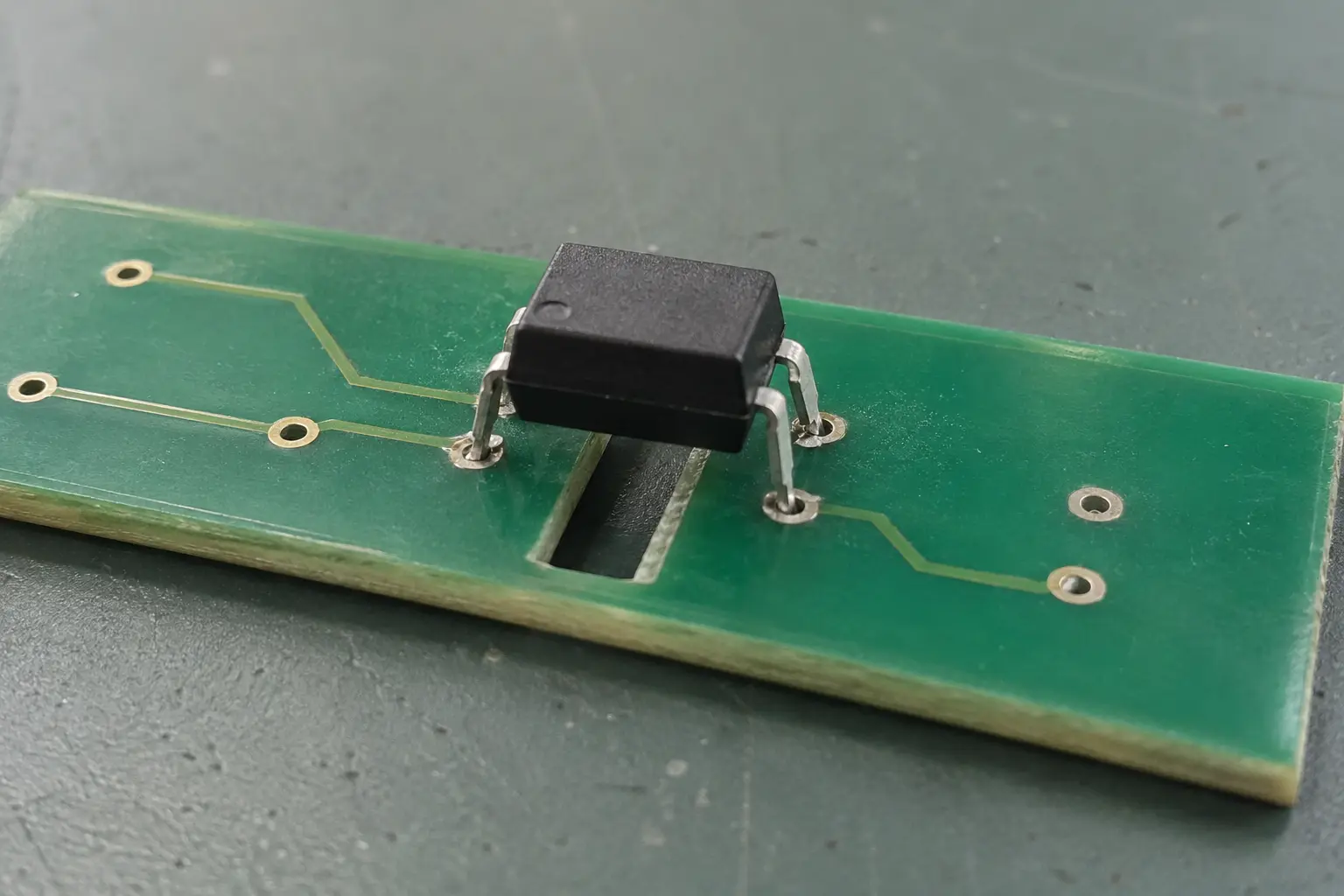

회로의 절연을 유지하려면 입력 측과 출력 측 GND도 분리해야 합니다. 두 접지를 외부 배선으로 연결하면 포토커플러 내부가 절연되어 있어도 회로 전체의 절연은 유지되지 않습니다.

포토커플러 선정 시 어떤 규격을 확인해야 할까?

포토커플러는 출력 방식과 신호 속도를 정한 뒤, 데이터시트에서 구동 조건과 절연 성능을 확인해 선정합니다. 트랜지스터 출력형에서는 입력 LED 전류에 대한 출력 컬렉터 전류의 비율인 CTR이 중요한 기준입니다.

CTR(%) = 출력 컬렉터 전류(IC) ÷ 입력 LED 전류(IF) × 100

CTR은 보증 범위와 측정 조건을 함께 확인해야 합니다. 입력 전류와 출력 측 전압, 온도에 따라 값이 달라지므로, 표시된 비율을 모든 동작 조건에 그대로 적용할 수는 없습니다. 특히 ON/OFF 회로에서는 출력이 충분히 낮은 전압까지 내려가는지도 확인해야 합니다.

절연 성능은 시험 전압과 허용 동작 전압을 구분해 판단해야 합니다. 짧은 시간 동안 견디는 절연 시험 전압을 실제 회로에 계속 인가해도 되는 전압으로 해석해서는 안 됩니다.

같은 모양의 포토커플러로 대체해도 될까?

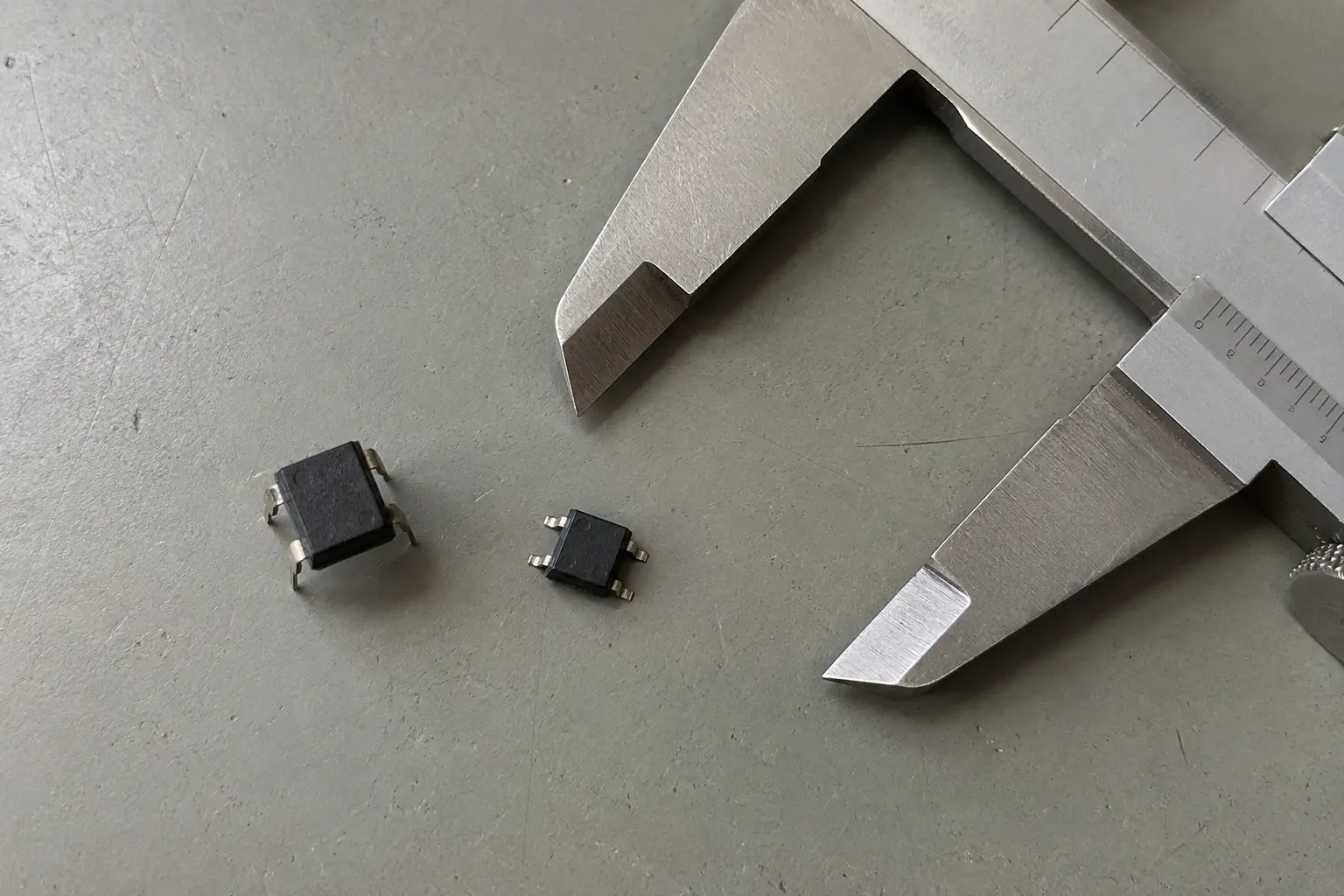

포토커플러 대체품은 기존 회로가 요구하는 전기적 특성과 실장 조건을 모두 충족해야 합니다. 외형과 핀 수가 같아도 CTR 등급이나 응답 속도가 다르면 출력 신호가 정상적으로 전달되지 않을 수 있습니다. 기존 부품과 후보 제품의 데이터시트를 비교한 뒤, 실제 사용 조건에서 출력 전압과 신호 응답을 확인해야 합니다.

구매 전에는 무엇을 확인해야 할까?

포토커플러 구매 시에는 제조사와 접미사까지 포함한 전체 품번, 필요 수량, 희망 납기를 확인해야 합니다. 접미사에 CTR 등급이나 포장 조건이 구분되는 경우가 있으므로 본체에 적힌 짧은 표기만으로 발주하면 필요한 사양과 달라질 수 있습니다. 품번을 확정한 뒤 MOQ, 포장 방식, 실제 공급 가능 수량과 납기를 비교하는 순서가 좋습니다.
